32-Bit Vector API

#define VECT_SQRT_S32_MAX_DEPTH

vect_s32_sqrt()函数能够计算的最大位深度。

定义值：

31

另请参见：vect_s32_sqrt

---

headroom_t vect_s32_copy()

将一个32位向量复制到另一个向量。

该函数实际上是memcpy的约束版本。在满足以下约束条件的情况下，该函数应比memcpy稍快。

a[]是要复制元素的输出向量。

b[]是要从中复制元素的输入向量。

a和b必须分别从字对齐的地址开始。

length是要复制的元素数量。length必须是8的倍数。

操作:

$$\begin{split}\begin{align*} & a_k \leftarrow b_k \\ & \qquad\text{ for }k\in 0\ ...\ (length-1) && \end{align*}\end{split}$$

参数:

• int32_t a[] – [out] 输出向量 $\bar{a}$
• const int32_t b[] – [in] 输入向量 $\bar{b}$
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量

返回值: 输出向量 $\bar{a}$ 的头空间

异常: 如果a或b不是字对齐的，则引发ET_LOAD_STORE异常（参见 笔记：向量对齐）

参考性能:

---

headroom_t vect_s32_abs()

计算32位向量的逐元素绝对值。

a[]和b[]分别表示32位向量 $\bar{a}$ 和 $\bar{b}$。每个向量必须从字对齐的地址开始。该操作可以在b[]上安全地原地执行。

length是每个向量中的元素数量。

操作:

$$\begin{split}\begin{align*} & a_k \leftarrow sat_{32}(\left| b_k \right|) \\ & \qquad\text{ 其中 }k\in 0\ ...\ (length-1) && \end{align*}\end{split}$$

块浮点数:

如果 $\bar{b}$ 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则输出向量 $\bar{a}$ 是BFP向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $a\_exp = b\_exp$。

参数:

• int32_t a[] – [out] 输出向量 $\bar{a}$
• const int32_t b[] – [in] 输入向量 $\bar{b}$
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量

返回值: 输出向量 $\bar{a}$ 的头空间。

异常: 如果a或b不是字对齐的，则引发ET_LOAD_STORE异常（参见 笔记：向量对齐）

参考性能:

---

int64_t vect_s32_abs_sum()

计算32位向量元素的绝对值之和。

b[]表示32位尾数向量 $\bar{b}$。b[]必须从字对齐的地址开始。

length是 $\bar{b}$ 中的元素数量。

操作:

$$\sum_{k=0}^{length-1} sat_{32}(\left| b_k \right|)$$

块浮点数:

如果 $\bar{b}$ 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则返回值 $a$ 是浮点数 $a \cdot 2^{a\_exp}$ 的64位尾数，其中 $a\_exp = b\_exp$。

其他详细信息:

内部上，和值累积到8个独立的40位累加器中。这些累加器使用对称的40位饱和逻辑（范围为 $\pm (2^{39}-1)$）来处理每个添加的元素。最后，将8个累加器相加得到64位值 $a$，该值由此函数返回。在这最后一步中，不应用饱和逻辑。

由于在计算绝对值时应用了对称的32位饱和逻辑，在每个元素都是INT32_MIN的极端情况下，每个累加器可以累积 $256$ 个元素，然后才可能发生饱和。因此，具有 $b\_hr$ 位头空间的情况下，$\bar{b}$ 中的元素数量少于 $2^{11 + b\_hr}$ 时，不会发生中间结果的饱和。

如果 $\bar{b}$ 的长度大于 $2^{11 + b\_hr}$，则可以将和值分段计算，在多次调用该函数时，将部分结果在用户代码中求和。

参数:

• const int32_t b[] – [in] 输入向量 $\bar{b}$

• const unsigned length – [in] 向量 $\bar{b}$ 中的元素数量

返回值: 64位和值 $a$

异常: 如果b不是字对齐的，则引发ET_LOAD_STORE异常（参见 笔记：向量对齐）

参考性能:

---

headroom_t vect_s32_add()

将两个32位向量相加。

a[]、b[]和c[]分别表示32位尾数向量 $\bar{a}$、$\bar{b}$和$\bar{c}$。每个向量必须从对齐的地址开始。此操作可以安全地原地在b[]或c[]上执行。

length是向量中的元素数。

b_shr和c_shr是应用于$\bar{b}$和$\bar{c}$的有符号算术右移。

操作：

$$\begin{align*} & b_k' = sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ & c_k' = sat_{32}(\lfloor c_k \cdot 2^{-c\_shr} \rfloor) \\ & a_k \leftarrow sat_{32}\!\left( b_k' + c_k' \right) \\ & \qquad\text{对于}k\in 0\ ...\ (length-1) \end{align*}$$

块浮点

如果$\bar{b}$和$\bar{c}$是BFP向量$\bar{b} \cdot 2^{b\_exp}$和$\bar{c} \cdot 2^{c\_exp}$的尾数，则结果向量$\bar{a}$是BFP向量$\bar{a} \cdot 2^{a\_exp}$的尾数。

在这种情况下，必须选择$b\_shr$和$c\_shr$，使得$a\_exp = b\_exp + b\_shr = c\_exp + c\_shr$。只有当尾数与相同的指数相关联时，才有意义地相加或相减尾数。

函数vect_s32_add_prepare()可以根据输入指数$b\_exp$和$c\_exp$以及输入头空间$b\_hr$和$c\_hr$来获取$a\_exp$、$b\_shr$和$c\_shr$的值。

参数：

• int32_t a[] – [out] 输出向量$\bar{a}$
• const int32_t b[] – [in] 输入向量$\bar{b}$
• const int32_t c[] – [in] 输入向量$\bar{c}$
• const unsigned length – [in] 向量$\bar{a}$、$\bar{b}$和$\bar{c}$中的元素数
• const right_shift_t b_shr – [in] 应用于$\bar{b}$的右移
• const right_shift_t c_shr – [in] 应用于$\bar{c}$的右移

返回：

输出向量$\bar{a}$的头空间。

异常：

ET_LOAD_STORE：如果a、b或c不是字对齐的（参见笔记：向量对齐）

参见：

vect_s32_add_prepare()

参考性能:

---

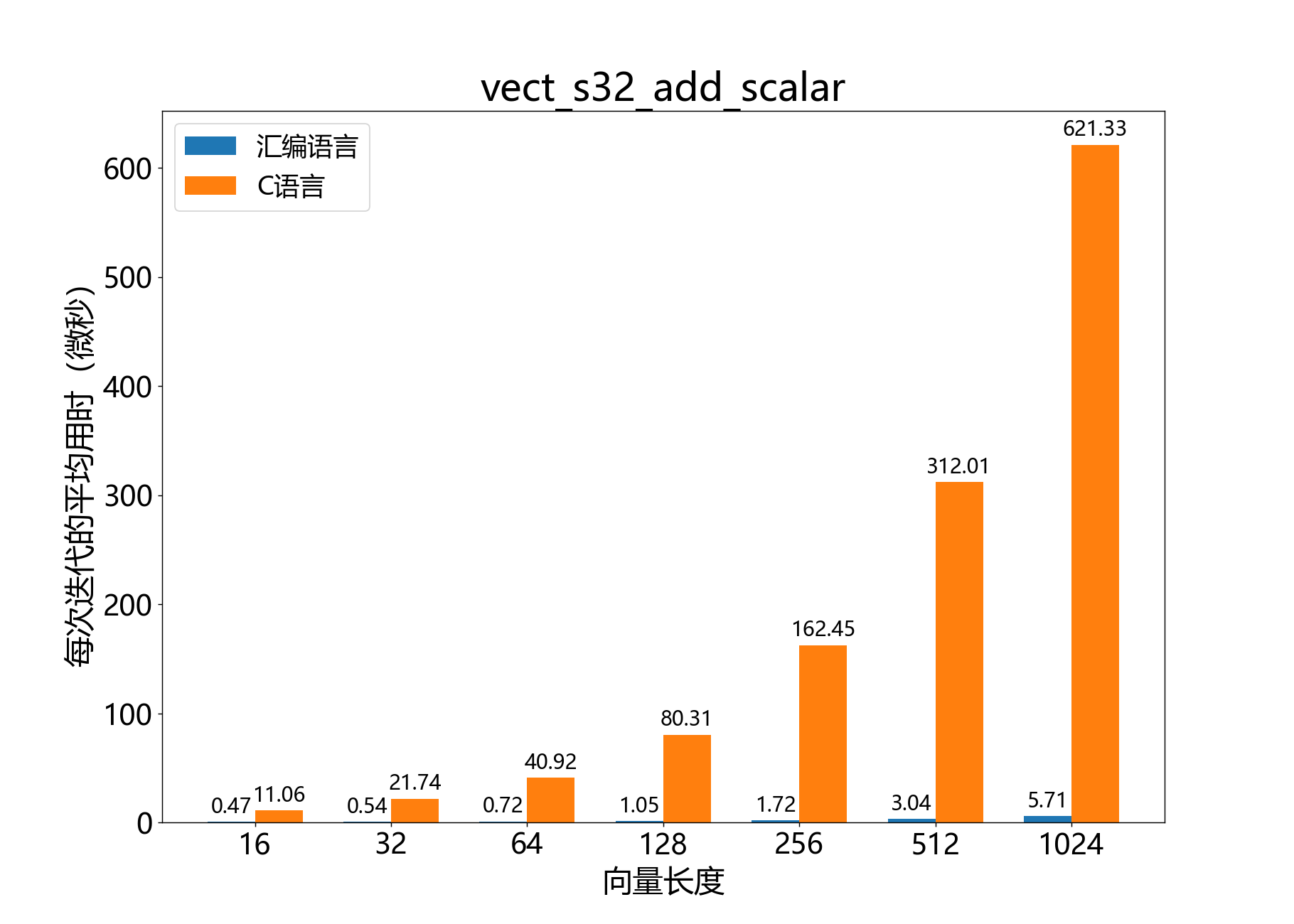

headroom_t vect_s32_add_scalar()

将标量加到32位向量中。

a[]、b[]分别表示32位尾数向量$\bar{a}$和$\bar{b}$。每个向量必须从对齐的地址开始。此操作可以安全地原地在b[]上执行。

c是要添加到$\bar{b}$的每个元素的标量$c$。

length是向量中的元素数。

b_shr是应用于$\bar{b}$的有符号算术右移。

操作：

$$\begin{align*} & b_k' = sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ & a_k \leftarrow sat_{32}\!\left( b_k' + c \right) \\ & \qquad\text{对于}k\in 0\ ...\ (length-1) \end{align*}$$

块浮点

如果$\bar{b}$的元素是BFP向量$\bar{b} \cdot 2^{b\_exp}$的尾数，$c$是浮点值$c \cdot 2^{c\_exp}$的尾数，则结果向量$\bar{a}$是BFP向量$\bar{a} \cdot 2^{a\_exp}$的尾数。

在这种情况下，必须选择$b\_shr$和$c\_shr$，使得$a\_exp = b\_exp + b\_shr = c\_exp + c\_shr$。只有当尾数与相同的指数相关联时，才有意义地相加或相减尾数。

函数vect_s32_add_scalar_prepare()可以根据输入指数$b\_exp$和$c\_exp$以及输入头空间$b\_hr$和$c\_hr$来获取$a\_exp$、$b\_shr$和$c\_shr$的值。

注意，$c\_shr$是vect_s32_add_scalar_prepare()的输出，但不是此函数的参数。vect_s32_add_scalar_prepare()生成的$c\_shr$由用户应用，并将结果作为输入c传递。

参数：

• int32_t a[] – [out] 输出向量$\bar{a}$
• const int32_t b[] – [in] 输入向量$\bar{b}$
• const int32_t c – [in] 输入标量$c$
• const unsigned length – [in] 向量$\bar{a}$和$\bar{b}$中的元素数
• const right_shift_t b_shr – [in] 应用于$\bar{b}$的右移

返回：

输出向量$\bar{a}$的头空间。

异常：

ET_LOAD_STORE：如果a或b不是字对齐的（参见笔记：向量对齐）

参见：

vect_s32_add_scalar_prepare()

参考性能:

---

unsigned vect_s32_argmax()

获取32位向量中最大元素的数组索引。

b[]表示32位输入向量$\bar{b}$。它必须从对齐的地址开始。

length是$\bar{b}$中的元素数。

操作：

$$\begin{split}\begin{align*} & a \leftarrow argmax_k\{ b_k \} \\ &\qquad\text{对于}k\in 0\ ...\ (length-1) \end{align*}\end{split}$$

参数：

• const int32_t b[] – [in] 输入向量$\bar{b}$
• const unsigned length – [in] $\bar{b}$中的元素数

返回：

$a$，向量$\bar{b}$中最大元素的索引。如果最大值有多个，返回最低索引。

异常：

ET_LOAD_STORE：如果b不是字对齐的（参见笔记：向量对齐）

参考性能:

---

unsigned vect_s32_argmin()

获取32位向量中最小元素的数组索引。

b[]表示32位输入向量$\bar{b}$。它必须从对齐的地址开始。

length是$\bar{b}$中的元素数。

操作：

$$\begin{split}\begin{align*} & a \leftarrow argmin_k\{ b_k \} \\ &\qquad\text{对于}k\in 0\ ...\ (length-1) \end{align*}\end{split}$$

参数：

• const int32_t b[] – [in] 输入向量$\bar{b}$
• const unsigned length – [in] $\bar{b}$中的元素数

返回：

$a$，向量$\bar{b}$中最小元素的索引。如果最小值有多个，返回最低索引。

异常：

ET_LOAD_STORE：如果b不是字对齐的（参见笔记：向量对齐）

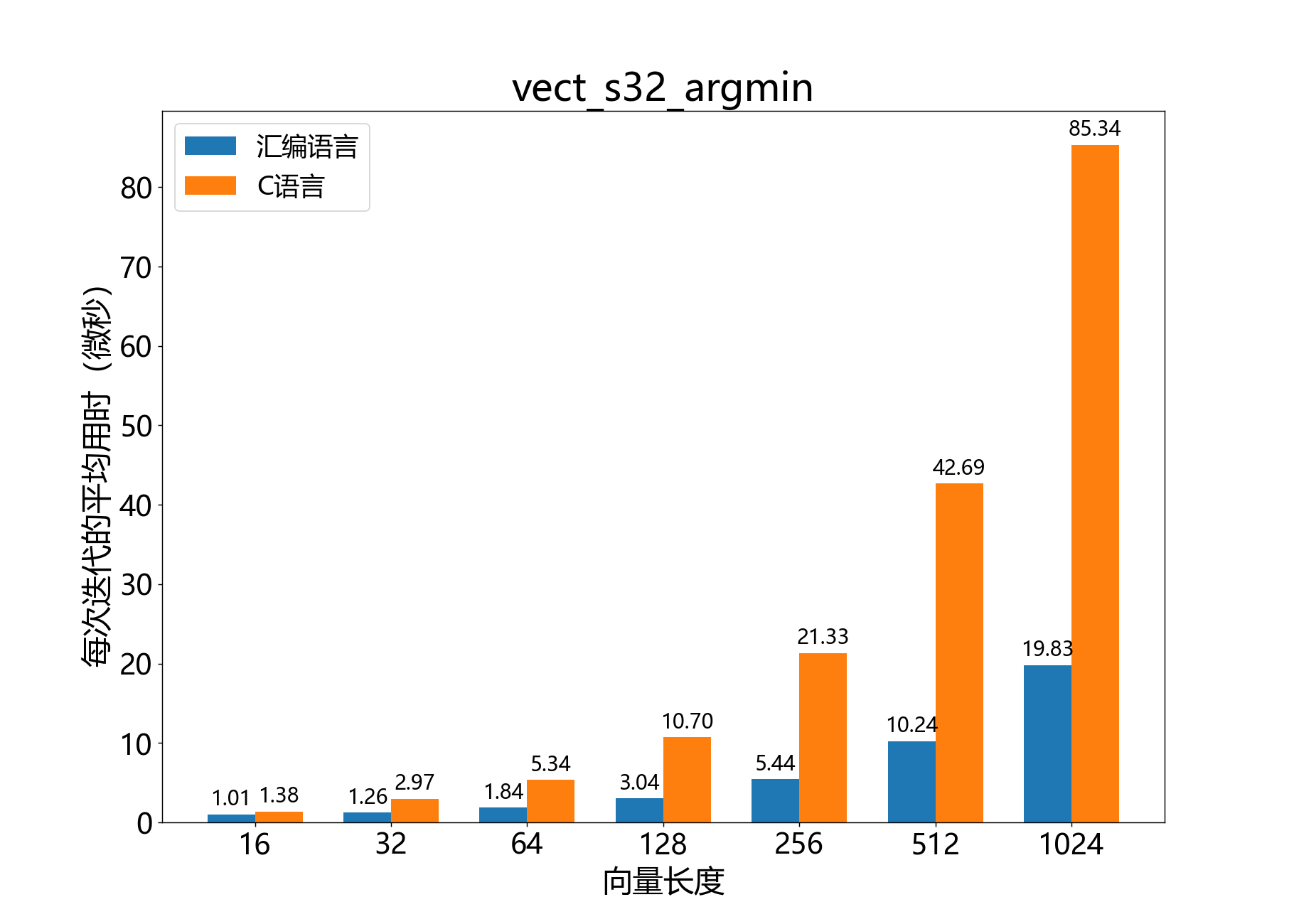

参考性能:

---

headroom_t vect_s32_clip()

将一个32位向量的元素限制在指定范围内。

a[] 和 b[] 分别表示32位向量 $\bar{a}$ 和 $\bar{b}$。每个向量必须从按字对齐的地址开始。此操作可以安全地就地在 b[] 上执行。

length 是向量中的元素数量。

lower_bound 和 upper_bound 分别是剪裁范围的下界和上界。这些边界在应用 b_shr 后仅对 $\bar{b}$ 的每个元素进行检查。

b_shr 是应用于 $\bar{b}$ 元素的有符号算术右移，用于与上界和下界进行比较之前。

如果 $\bar{b}$ 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则输出BFP向量 $\bar{a} \cdot 2^{a\_exp}$ 的指数 $a\_exp$ 由 $a\_exp = b\_exp + b\_shr$ 给出。

操作:

$$\begin{align*} &\quad b_k' \leftarrow sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ &\quad a_k \leftarrow \begin{cases} lower\_bound & \text{if } b_k' \le lower\_bound \\ upper\_bound & \text{if } b_k' \ge upper\_bound \\ b_k' & \text{otherwise } \end{cases}\\ &\text{对于 }k\in 0\ ...\ (length-1) \end{align*}$$

块浮点数:

如果 $\bar{b}$ 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，那么输出向量 $\bar{a}$ 是BFP向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $a\_exp = b\_exp + b\_shr$。

参数:

• int32_t a[] – [out] 输出向量 $\bar{a}$
• const int32_t b[] – [in] 输入向量 $\bar{b}$
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量
• const int32_t lower_bound – [in] 剪裁范围的下界
• const int32_t upper_bound – [in] 剪裁范围的上界
• const right_shift_t b_shr – [in] 应用于 $\bar{b}$ 元素的算术右移

返回值:

输出向量 $\bar{a}$ 的头空间。

异常:

如果 a 或 b 的地址不是按字对齐的，则引发 ET_LOAD_STORE 异常。

参考性能:

---

int64_t vect_s32_dot()

计算两个32位向量的内积。

b[] 和 c[] 分别表示32位尾数向量 $\bar{b}$ 和 $\bar{c}$。每个向量必须从按字对齐的地址开始。

length 是向量中的元素数量。

b_shr 和 c_shr 分别是应用于 $\bar{b}$ 和 $\bar{c}$ 的有符号算术右移。

操作:

$$\begin{split}\begin{align*} & b_k' \leftarrow sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ & c_k' \leftarrow sat_{32}(\lfloor c_k \cdot 2^{-c\_shr} \rfloor) \\ & a \leftarrow \sum_{k=0}^{length-1}\left(round( b_k' \cdot c_k' \cdot 2^{-30} ) \right) \\ & \qquad \text{其中 }a \text{ 是返回值} && \end{align*}\end{split}$$

块浮点数:

如果 $\bar{b}$ 和 $\bar{c}$ 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 和 $\bar{c}\cdot 2^{c\_exp}$ 的尾数，那么结果 $a$ 是结果 $a \cdot 2^{a\_exp}$ 的64位尾数，其中 $a\_exp = b\_exp + c\_exp + b\_shr + c\_shr + 30$。

如果需要，可以将 $a$ 的位深度缩减为32位，得到新的结果 $a' \cdot 2^{a\_exp'}$，其中 $a' = a \cdot 2^{-a\_shr}$，$a\_exp' = a\_exp + a\_shr$。

可以使用函数 vect_s32_dot_prepare() 根据输入的指数 $b\_exp$ 和 $c\_exp$ 以及输入的头空间 $b\_hr$ 和 $c\_hr$ 来获取 $a\_exp$、$b\_shr$ 和 $c\_shr$ 的值。

其他细节:

应用于每个64位乘积 $b_k \cdot c_k$ 的30位舍入右移是硬件的特性，无法避免。因此，如果输入向量 $\bar{b}$ 和 $\bar{c}$ 的头空间太大（即 $b\_hr + c\_hr$），则和可能会有效地消失。为避免这种情况，可以使用负值的 b_shr 和 c_shr（条件是 $b\_shr \ge -b\_hr$ 和 $c\_shr \ge -c\_hr$，如果要避免 $b_k'$ 和 $c_k'$ 的饱和）。$b_k'$ 和 $c_k'$ 的头空间越小，最终结果的精度就越高。

参数:

• const int32_t b[] – [in] 输入向量 $\bar{b}$
• const int32_t c[] – [in] 输入向量 $\bar{c}$
• const unsigned length – [in] 向量 $\bar{b}$ 和 $\bar{c}$ 中的元素数量
• const right_shift_t b_shr – [in] 应用于 $\bar{b}$ 的右移
• const right_shift_t c_shr – [in] 应用于 $\bar{c}$ 的右移

返回值:

向量 $\bar{b}$ 和 $\bar{c}$ 的内积，按上述方式进行缩放。

异常:

如果 b 或 c 的地址不是按字对齐的，则引发 ET_LOAD_STORE 异常。

参考性能:

---

int64_t vect_s32_energy()

计算32位向量的能量（元素平方和）。

函数 vect_s32_energy 用于计算32位向量的能量。它接受向量 b[]、b[] 的元素数量（长度）以及应用于 b[] 的右移位数 b_shr 作为输入。

操作过程:

$$\begin{split}\begin{align*} & b_k' \leftarrow sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ & a \leftarrow \sum_{k=0}^{length-1} round((b_k')^2 \cdot 2^{-30}) && \end{align*}\end{split}$$

块浮点表示:

如果 b[] 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则浮点结果为 $a \cdot 2^{a\_exp}$，其中64位尾数 a 由该函数返回，$a\_exp = 30 + 2 \cdot (b\_exp + b\_shr)$。

函数 vect_s32_energy_prepare() 可用于根据输入的指数 $b\_exp$ 和 $c\_exp$ 以及输入的头空间 $b\_hr$ 和 $c\_hr$ 获取 $a\_exp$、$b\_shr$ 和 $c\_shr$ 的值。

其他细节:

对于64位乘积 $(b_k')^2$ 的每个元素应用的30位舍入右移是硬件的特性，无法避免。因此，如果输入向量 $\bar{b}$ 的头空间过大（即 $2\cdot b\_hr$），则和可能会有效地消失。为了避免这种情况，可以使用负值的 b_shr（但要求 $b_shr \ge -b_hr$，以避免 $b_k'$ 的饱和）。$b_k'$ 的头空间越小，最终结果的精度就越高。

在内部，每个乘积 $(b_k')^2 \cdot 2^{-30}$ 累积到八个40位累加器中（同时使用），并且每个添加的值都应用对称的40位饱和逻辑（边界约为 $\approx 2^{39}$）。所采用的饱和算术不是可结合的，并且如果在中间步骤发生饱和，不会给出任何指示。为了避免饱和错误，length 不应大于 $2^{10+2\cdot b_hr}$，其中 $b_hr$ 是 $\bar{b}$ 的头空间。

如果调用者的尾数向量长度超过这个限制，可以通过在输入的子序列上多次调用此函数以获取部分结果，并在用户代码中将结果相加来获得完整结果。

在许多情况下，调用者可能具有先验知识，即饱和是不可能的（或非常接近），在这种情况下，可以忽略此准则。然而，这种情况是特定于应用程序的，并且远远超出了本文档的范围，因此留给用户自行决定。

参数:

• const int32_t b[] – [in] 输入向量 $\bar{b}$

• const unsigned length – [in] b[] 的元素数量

• const right_shift_t b_shr – [in] 应用于 $\bar{b}$ 的右移位数

返回值:

• 向量 $\bar{b}$ 的64位尾数能量

异常:

• 如果 b 的对齐方式不是字对齐，则引发 ET_LOAD_STORE（参见 笔记：向量对齐）

参考性能:

---

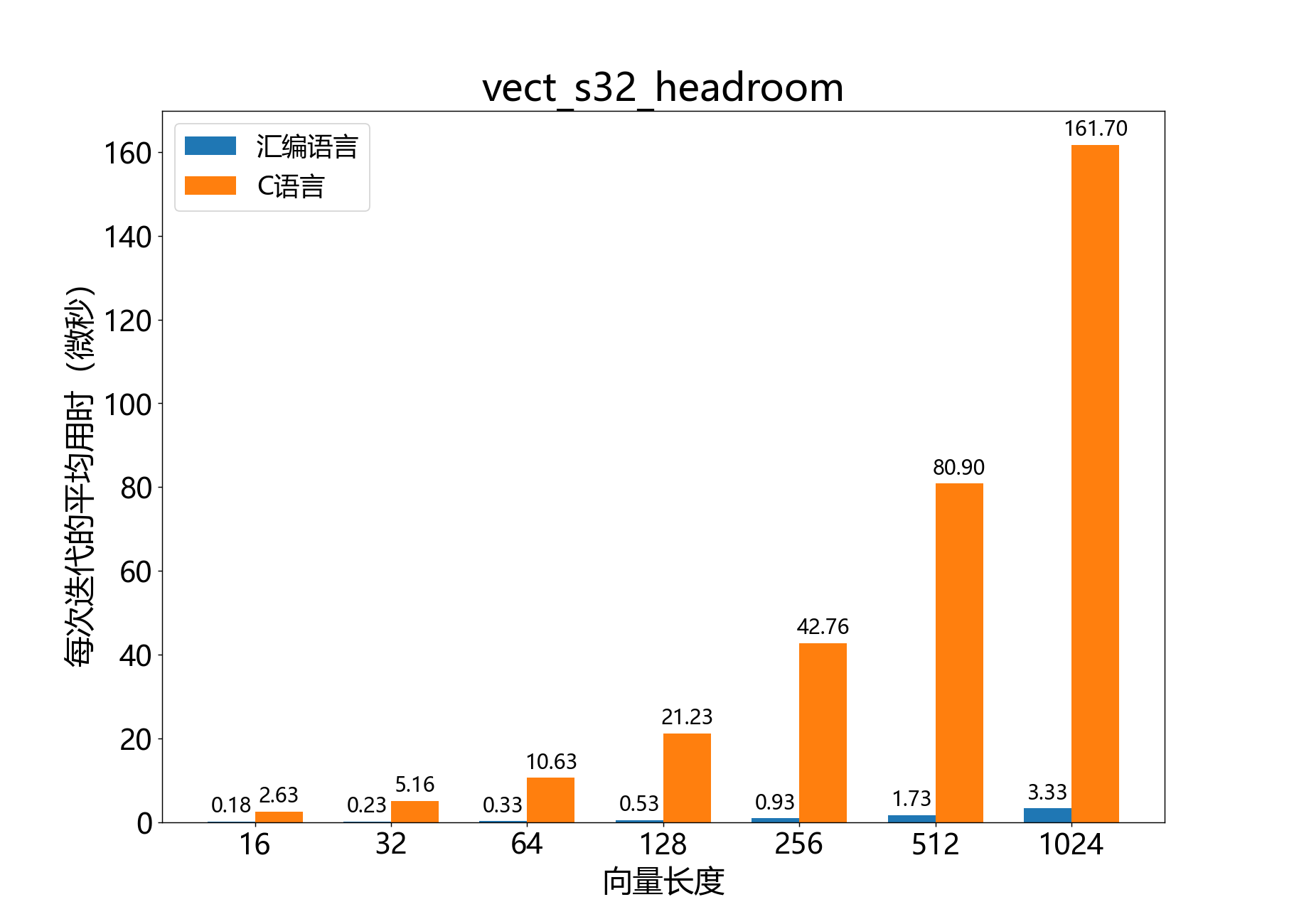

headroom_t vect_s32_headroom()

计算32位向量的头空间。

函数 vect_s32_headroom 用于计算32位向量的头空间。它接受向量 x[] 和 x[] 的元素数量（长度）作为输入。

N位整数的头空间是整数值左移而不丢失任何信息的位数。等价地，它比前导符号位的数量少1。

int32_t 数组的头空间是其每个 int32_t 元素的头空间的最小值。

该函数高效地遍历 a[] 的元素以确定其头空间。

操作过程:

$$min{ HR_{32}(x_0), HR_{32}(x_1), ..., HR_{32}(x_{length-1}) }$$

参数:

• const int32_t x[] – [in] 输入向量 $\bar{x}$

• const unsigned length – [in] x[] 的元素数量

返回值:

• 向量 $\bar{x}$ 的头空间

异常:

• 如果 x 的对齐方式不是字对齐，则引发 ET_LOAD_STORE（参见 笔记：向量对齐）

另请参阅:

• vect_s16_headroom
• vect_complex_s16_headroom
• vect_complex_s32_headroom

参考性能:

---

vect_s32_inverse()

计算32位向量元素的倒数。

该函数计算输入向量 b[] 中每个元素的倒数，并将结果存储在输出向量 a[] 中。a[] 和 b[] 必须以字对齐的地址开始。该操作可以安全地在 b[] 上原地执行。

length 参数是向量中的元素数量。

scale 参数是用于最大化结果精度的缩放因子。

执行的操作为：

$$\begin{split}\begin{align*} a_k & \leftarrow \lfloor\frac{2^{scale}}{b_k}\rfloor \\ & \text{对于} k\in 0\ ...\ (length-1) \end{align*}\end{split}$$

如果 b[] 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则结果向量 a[] 是BFP向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $a\_exp = scale - b\_exp$。

函数 vect_s32_inverse_prepare() 可用于获取 $a\_exp$ 和 scale 的值。

参数：

• int32_t a[] – [out] 输出向量 a[]

• const int32_t b[] – [in] 输入向量 b[]

• const unsigned length – [in] 向量 a[] 和 b[] 的元素数量

• const unsigned scale – [in] 计算倒数时应用的缩放因子

返回值：

• headroom_t – 输出向量 a[] 的头空间

异常：

• ET_LOAD_STORE – 如果 a 或 b 不是字对齐的，则引发异常

vect_s32_max()

找到32位向量中的最大值。

该函数在输入向量 b[] 中找到最大值，b[] 必须以字对齐的地址开始。

length 参数是 b[] 中的元素数量。

执行的操作为：

$$max\{ x_0, x_1, ..., x_{length-1} \}$$

如果 b[] 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则返回的值 a 是浮点值 $a \cdot 2^{a\_exp}$ 的32位尾数，其中 $a\_exp = b\_exp$。

参数：

• const int32_t b[] – [in] 输入向量 b[]

• const unsigned length – [in] b[] 中的元素数量

返回值：

• int32_t – b[] 中的最大值

异常：

• ET_LOAD_STORE – 如果 b 不是字对齐的，则引发异常

vect_s32_max_elementwise()

获取两个32位向量的逐元素最大值。

该函数计算输入向量 b[] 和 c[] 的逐元素最大值，并将结果存储在输出向量 a[] 中。三个向量都必须以字对齐的地址开始。该操作可以安全地在 b[] 上原地执行，但不能在 c[] 上原地执行。

length 参数是向量中的元素数量。

b_shr 和 c_shr 参数是应用于 b[] 和 c[] 的有符号算术右移。

执行的操作为：

$$\begin{align*} b_k' & \leftarrow sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ c_k' & \leftarrow sat_{32}(\lfloor c_k \cdot 2^{-c\_shr} \rfloor) \\ a_k & \leftarrow max(b_k', c_k') \end{align*}$$

对于 $k\in 0\ ...\ (length-1)$

如果 b[] 和 c[] 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 和 $\bar{c} \cdot 2^{c\_exp}$ 的尾数，则结果向量 a[] 是BFP向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $a\_exp = b\_exp + b\_shr = c\_exp + c\_shr$。

函数 vect_2vec_prepare() 可用于根据输入指数 $b\_exp$ 和 $c\_exp$ 以及输入头空间 $b\_hr$ 和 $c\_hr$ 获取 $a\_exp$、$b\_shr$ 和 $c\_shr$ 的值。

参数：

• int32_t a[] – [out] 输出向量 a[]

• const int32_t b[] – [in] 输入向量 b[]

• const int32_t c[] – [in] 输入向量 c[]

• const unsigned length – [in] 向量 a[]、b[] 和 c[] 的元素数量

• const right_shift_t b_shr – [in] 应用于 b[] 的右移量

• const right_shift_t c_shr – [in] 应用于 c[] 的右移量

返回值：

• headroom_t – 向量 a[] 的头空间

异常：

• ET_LOAD_STORE – 如果 a、b 或 c 不是字对齐的，则引发异常

vect_s32_min()

找到32位向量中的最小值。

该函数在输入向量 b[] 中找到最小值，b[] 必须以字对齐的地址开始。

length 参数是 b[] 中的元素数量。

执行的操作为：

$$min\{ x_0, x_1, ..., x_{length-1} \}$$

如果 b[] 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则返回的值 a 是浮点值 $a \cdot 2^{a\_exp}$ 的32位尾数，其中 $a\_exp = b\_exp$。

参数：

• const int32_t b[] – [in] 输入向量 b[]

• const unsigned length – [in] b[] 中的元素数量

返回值：

• int32_t – b[] 中的最小值

异常：

• ET_LOAD_STORE – 如果 b 不是字对齐的，则引发异常

---

headroom_t vect_s32_min_elementwise()

获取两个32位向量的逐元素最小值。

a[]、b[]和c[]分别表示32位尾数向量$\bar{a}$、$\bar{b}$和$\bar{c}$。每个向量必须以字对齐的地址开始。此操作可以安全地在b[]上原地执行，但不能在c[]上原地执行。

length是向量中的元素数量。

b_shr和c_shr是应用于$\bar{b}$和$\bar{c}$的有符号算术右移。

操作：

$$\begin{align*} b_k' & \leftarrow sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ c_k' & \leftarrow sat_{32}(\lfloor c_k \cdot 2^{-c\_shr} \rfloor) \\ a_k & \leftarrow min(b_k', c_k') \quad \text{ for }k\in 0\ ...\ (length-1) \end{align*}$$

块浮点数（Block Floating-Point）：

如果$\bar{b}$和$\bar{c}$是BFP向量$\bar{b} \cdot 2^{b\_exp}$和$\bar{c} \cdot 2^{c\_exp}$的尾数，则结果向量$\bar{a}$是BFP向量$\bar{a} \cdot 2^{a\_exp}$的尾数，其中$a\_exp = b\_exp + b\_shr = c\_exp + c\_shr$。

函数vect_2vec_prepare()可以根据输入指数$b\_exp$和$c\_exp$以及输入头空间$b\_hr$和$c\_hr$来获取$a\_exp$、$b\_shr$和$c\_shr$的值。

警告：

为了正确运行，此函数要求在应用移位后，每个尾数向量$\bar{a}$至少有1个头空间。

参数：

• int32_t a[] – [out] 输出向量$\bar{a}$
• const int32_t b[] – [in] 输入向量$\bar{b}$
• const int32_t c[] – [in] 输入向量$\bar{c}$
• const unsigned length – [in] 向量$\bar{a}$、$\bar{b}$和$\bar{c}$中的元素数量
• const right_shift_t b_shr – [in] 应用于$\bar{b}$的右移量
• const right_shift_t c_shr – [in] 应用于$\bar{c}$的右移量

返回值：

向量$\bar{a}$的头空间

异常：

如果a、b或c的地址未对齐，则引发ET_LOAD_STORE异常。

参考性能:

---

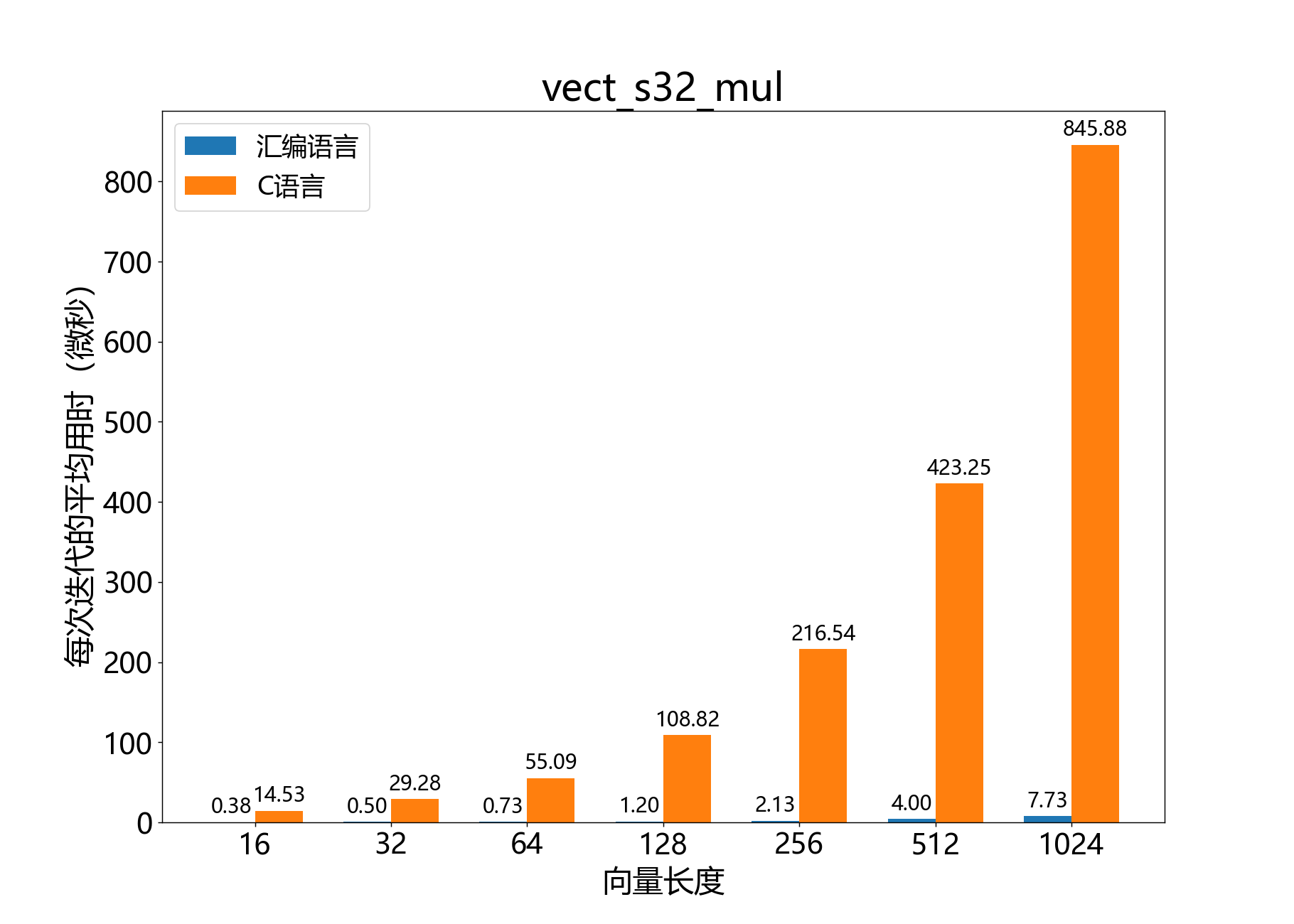

headroom_t vect_s32_mul()

逐元素将一个32位向量与另一个向量相乘。

a[]、b[]和c[]分别表示32位尾数向量$\bar{a}$、$\bar{b}$和$\bar{c}$。每个向量必须以字对齐的地址开始。此操作可以安全地在b[]或c[]上原地执行。

length是向量中的元素数量。

b_shr和c_shr是应用于$\bar{b}$和$\bar{c}$的有符号算术右移。

操作：

$$\begin{align*} b_k' & \leftarrow sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ c_k' & \leftarrow sat_{32}(\lfloor c_k \cdot 2^{-c\_shr} \rfloor) \\ a_k & \leftarrow sat_{32}(round(b_k' \cdot c_k' \cdot 2^{-30})) \quad \text{ for }k\in 0\ ...\ (length-1) \end{align*}$$

块浮点数（Block Floating-Point）：

如果$\bar{b}$和$\bar{c}$是BFP向量$\bar{b} \cdot 2^{b\_exp}$和$\bar{c} \cdot 2^{c\_exp}$的尾数，则结果向量$\bar{a}$是BFP向量$\bar{a} \cdot 2^{a\_exp}$的尾数，其中$a\_exp = b\_exp + c\_exp + b\_shr + c\_shr + 30$。

函数vect_s32_mul_prepare()可以根据输入指数$b\_exp$和$c\_exp$以及输入头空间$b\_hr$和$c\_hr$来获取$a\_exp$、$b\_shr$和$c\_shr$的值。

参数：

• int32_t a[] – [out] 输出向量$\bar{a}$
• const int32_t b[] – [in] 输入向量$\bar{b}$
• const int32_t c[] – [in] 输入向量$\bar{c}$
• const unsigned length – [in] 向量$\bar{a}$、$\bar{b}$和$\bar{c}$中的元素数量
• const right_shift_t b_shr – [in] 应用于$\bar{b}$的右移量
• const right_shift_t c_shr – [in] 应用于$\bar{c}$的右移量

返回值：

向量$\bar{a}$的头空间

异常：

如果a、b或c的地址未对齐，则引发ET_LOAD_STORE异常。

参考性能:

---

headroom_t vect_s32_macc()

逐元素将一个32位向量与另一个相乘，并将结果累加到累加器中。

acc[] 表示32位累加器尾数向量 $\bar{a}$。每个 $a_k$ 对应 acc[k]。

b[] 和 c[] 表示32位输入尾数向量 $\bar{b}$ 和 $\bar{c}$，其中每个 $b_k$ 对应 b[k]，每个 $c_k$ 对应 c[k]。

输入向量的每个元素必须从字对齐地址开始。

length 是向量 $\bar{a}$、$\bar{b}$ 和 $\bar{c}$ 中的元素数量。

acc_shr、b_shr 和 c_shr 是应用于输入元素 $a_k$、$b_k$ 和 $c_k$ 的有符号算术右移。

操作:

$$\begin{split}\begin{align*} & \tilde{b}_k \leftarrow sat_{32}( b_k \cdot 2^{-b\_shr} ) \\ & \tilde{c}_k \leftarrow sat_{32}( c_k \cdot 2^{-c\_shr} ) \\ & \tilde{a}_k \leftarrow sat_{32}( a_k \cdot 2^{-acc\_shr} ) \\ & v_k \leftarrow round( sat_{32}( \tilde{b}_k \cdot \tilde{c}_k \cdot 2^{-30} ) ) \\ & a_k \leftarrow sat_{32}( \tilde{a}_k + v_k ) \\ & \qquad\text{ 对于 }k\in 0\ ...\ (length-1) && \end{align*}\end{split}$$

块浮点数:

如果输入 $\bar{b}$ 和 $\bar{c}$ 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 和 $\bar{c} \cdot 2^{c\_exp}$ 的尾数，输入 $\bar{a}$ 是累加器BFP向量 $\bar{a} \cdot 2^{a\_exp}$，那么 $\bar{a}$ 的输出值具有指数 $2^{a\_exp + acc\_shr}$。

为了使累加在数学上有意义，必须选择 $bc\_sat$ 使得 $a\_exp + acc\_shr = b\_exp + c\_exp + bc\_sat$。

函数 vect_complex_s16_macc_prepare() 可以根据输入指数 $a\_exp$、$b\_exp$ 和 $c\_exp$ 以及输入头空间 $a\_hr$、$b\_hr$ 和 $c\_hr$ 来获取 $a\_exp$、$acc\_shr$ 和 $bc\_sat$ 的值。

参数:

• int32_t acc[] – [inout] 累加器 $\bar{a}$

• const int32_t b[] – [in] 输入向量 $\bar{b}$

• const int32_t c[] – [in] 输入向量 $\bar{c}$

• const unsigned length – [in] 向量 $\bar{a}$、$\bar{b}$ 和 $\bar{c}$ 中的元素数量

• const right_shift_t acc_shr – [in] 应用于累加器元素的有符号算术右移

• const right_shift_t b_shr – [in] 应用于 $\bar{b}$ 元素的有符号算术右移

• const right_shift_t c_shr – [in] 应用于 $\bar{c}$ 元素的有符号算术右移

返回值:

• 输出向量 $\bar{a}$ 的头空间

异常:

• ET_LOAD_STORE 如果 acc、b 或 c 不是字对齐的（参见 笔记：向量对齐）

参见:

• vect_s32_macc_prepare

参考性能:

---

headroom_t vect_s32_nmacc()

逐元素将一个32位向量与另一个相乘，并从累加器中减去结果。

acc[] 表示32位累加器尾数向量 $\bar{a}$。每个 $a_k$ 对应 acc[k]。

b[] 和 c[] 表示32位输入尾数向量 $\bar{b}$ 和 $\bar{c}$，其中每个 $b_k$ 对应 b[k]，每个 $c_k$ 对应 c[k]。

输入向量的每个元素必须从字对齐地址开始。

length 是向量 $\bar{a}$、$\bar{b}$ 和 $\bar{c}$ 中的元素数量。

acc_shr、b_shr 和 c_shr 是应用于输入元素 $a_k$、$b_k$ 和 $c_k$ 的有符号算术右移。

操作:

$$\begin{split}\begin{align*} & \tilde{b}_k \leftarrow sat_{32}( b_k \cdot 2^{-b\_shr} ) \\ & \tilde{c}_k \leftarrow sat_{32}( c_k \cdot 2^{-c\_shr} ) \\ & \tilde{a}_k \leftarrow sat_{32}( a_k \cdot 2^{-acc\_shr} ) \\ & v_k \leftarrow round( sat_{32}( \tilde{b}_k \cdot \tilde{c}_k \cdot 2^{-30} ) ) \\ & a_k \leftarrow sat_{32}( \tilde{a}_k - v_k ) \\ & \qquad\text{ for }k\in 0\ ...\ (length-1) && \end{align*}\end{split}$$

块浮点数:

如果输入 $\bar{b}$ 和 $\bar{c}$ 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 和 $\bar{c} \cdot 2^{c\_exp}$ 的尾数，输入 $\bar{a}$ 是累加器BFP向量 $\bar{a} \cdot 2^{a\_exp}$，那么 $\bar{a}$ 的输出值具有指数 $2^{a\_exp + acc\_shr}$。

为了使累加在数学上有意义，必须选择 $bc\_sat$ 使得 $a\_exp + acc\_shr = b\_exp + c\_exp + bc\_sat$。

函数 vect_complex_s16_macc_prepare() 可以根据输入指数 $a\_exp$、$b\_exp$ 和 $c\_exp$ 以及输入头空间 $a\_hr$、$b\_hr$ 和 $c\_hr$ 来获取 $a\_exp$、$acc\_shr$ 和 $bc\_sat$ 的值。

参数:

• int32_t acc[] – [inout] 累加器 $\bar{a}$

• const int32_t b[] – [in] 输入向量 $\bar{b}$

• const int32_t c[] – [in] 输入向量 $\bar{c}$

• const unsigned length – [in] 向量 $\bar{a}$、$\bar{b}$ 和 $\bar{c}$ 中的元素数量

• const right_shift_t acc_shr – [in] 应用于累加器元素的有符号算术右移

• const right_shift_t b_shr – [in] 应用于 $\bar{b}$ 元素的有符号算术右移

• const right_shift_t c_shr – [in] 应用于 $\bar{c}$ 元素的有符号算术右移

返回值:

• 输出向量 $\bar{a}$ 的头空间

异常:

• ET_LOAD_STORE 如果 acc、b 或 c 不是字对齐的（参见 笔记：向量对齐）

参见:

• vect_s32_nmacc_prepare

参考性能:

---

headroom_t vect_s32_rect()

对一个32位向量进行整流操作。

a[] 和 b[] 分别表示32位尾数向量 $\bar{a}$ 和 $\bar{b}$。每个向量必须从对齐的地址开始。这个操作可以安全地在 b[] 上原地进行。

length 是向量中的元素数量。

操作：

$$a_k \leftarrow \begin{cases} b_k & b_k > 0 \\ 0 & b_k \leq 0 \end{cases} \text{，其中 } k\in 0\ ...\ (length-1)$$

块浮点：

如果 $\bar{b}$ 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则输出向量 $\bar{a}$ 是BFP向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $a\_exp = b\_exp$。

参数：

• int32_t a[] – [out] 输出向量 $\bar{a}$

• const int32_t b[] – [in] 输入向量 $\bar{b}$

• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 的元素数量

返回值：

• 输出向量 $\bar{a}$ 的头空间（headroom）

异常：

• ET_LOAD_STORE 如果 a 或 b 的地址没有对齐（参见 笔记：向量对齐）

参考性能:

---

headroom_t vect_s32_scale()

将一个32位向量乘以一个标量。

a[] 和 b[] 分别表示32位尾数向量 $\bar{a}$ 和 $\bar{b}$。每个向量必须从对齐的地址开始。这个操作可以安全地在 b[] 上原地进行。

length 是向量中的元素数量。

c 是标量 $c$，用于将 $\bar{b}$ 的每个元素乘以。

b_shr 和 c_shr 是应用于 $\bar{b}$ 的每个元素和 $c$ 的带符号算术右移。

操作：

$$\begin{align*} b_k' & \leftarrow sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ a_k & \leftarrow sat_{32}(round(c \cdot b_k' \cdot 2^{-30})) \\ & \text{，其中 } k\in 0\ ...\ (length-1) \end{align*}$$

块浮点：

如果 $\bar{b}$ 是BFP向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，$c$ 是浮点值 $c \cdot 2^{c\_exp}$ 的尾数，那么结果向量 $\bar{a}$ 是BFP向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $a\_exp = b\_exp + c\_exp + b\_shr + c\_shr + 30$。

函数 vect_s32_scale_prepare() 可以根据输入的指数 $b\_exp$ 和 $c\_exp$ 以及输入的头空间 $b\_hr$ 和 $c\_hr$ 来获取 $a\_exp$、$b\_shr$ 和 $c\_shr$ 的值。

参数：

• int32_t a[] – [out] 输出向量 $\bar{a}$

• const int32_t b[] – [in] 输入向量 $\bar{b}$

• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 的元素数量

• const int32_t c – [in] 用于乘以 $\bar{b}$ 的元素的标量

• const right_shift_t b_shr – [in] 应用于 $\bar{b}$ 的右移量

• const right_shift_t c_shr – [in] 应用于 $c$ 的右移量

返回值：

• 输出向量 $\bar{a}$ 的头空间（headroom）

异常：

• ET_LOAD_STORE 如果 a 或 b 的地址没有对齐（参见 笔记：向量对齐）

参见：

• vect_s32_scale_prepare()

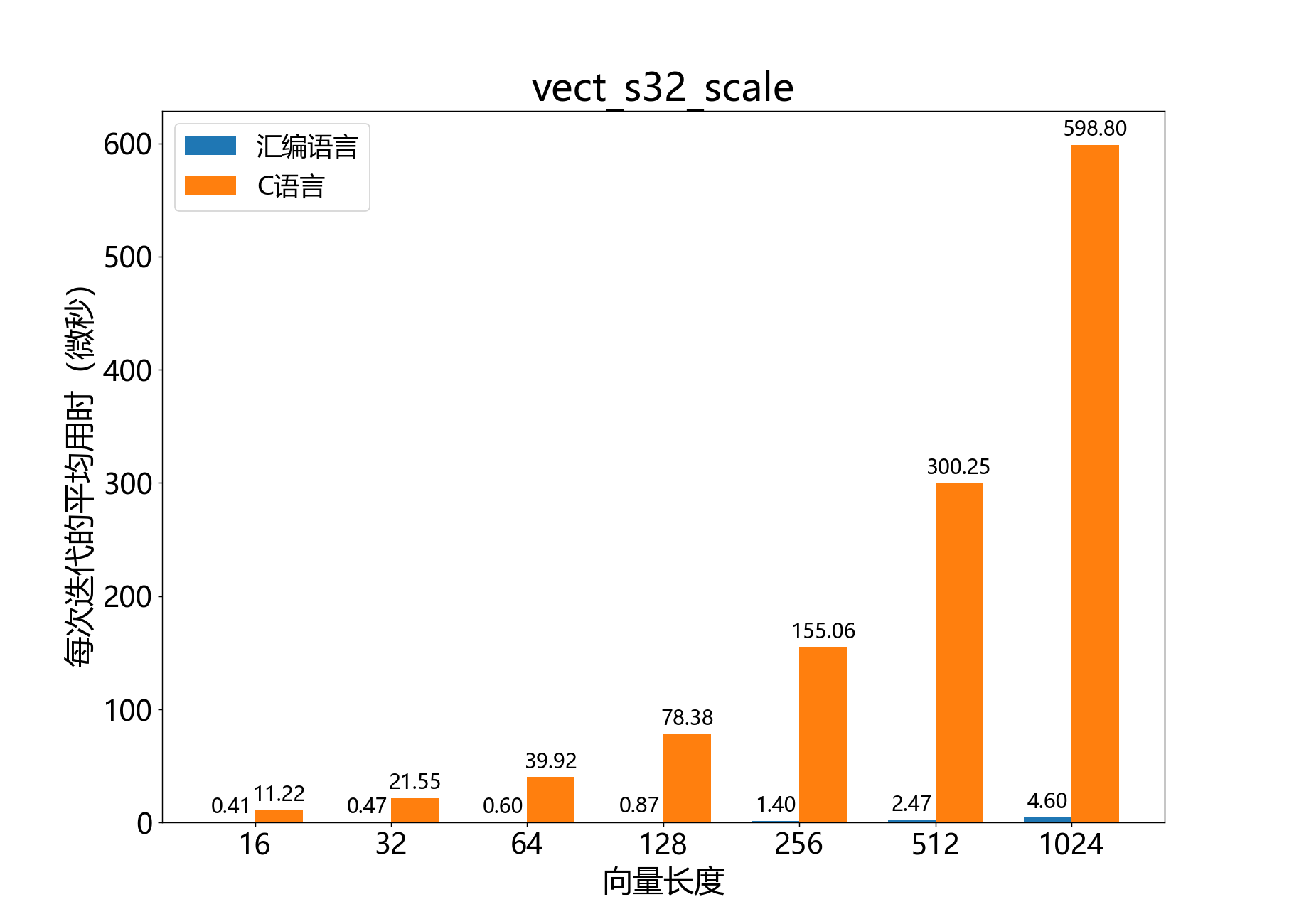

参考性能:

---

void vect_s32_set()

将32位向量的所有元素设置为指定的值。

a[] 表示32位输出向量 $\bar{a}$。a[] 必须从对齐的地址开始。

b 是要将 $\bar{a}$ 的每个元素设置为的新值。

操作：

$$a_k \leftarrow b \text{，其中 } k\in 0\ ...\ (length-1)$$

块浮点：

如果 $b$ 是浮点值 $b \cdot 2^{b\_exp}$ 的尾数，那么输出向量 $\bar{a}$ 是BFP向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $a\_exp = b\_exp$。

参数：

• int32_t a[] – [out] 输出向量 $\bar{a}$

• const int32_t b – [in] $\bar{a}$ 的元素的新值

• const unsigned length – [in] 向量 $\bar{a}$ 的元素数量

异常：

• ET_LOAD_STORE 如果 a 的地址没有对齐（参见 笔记：向量对齐）

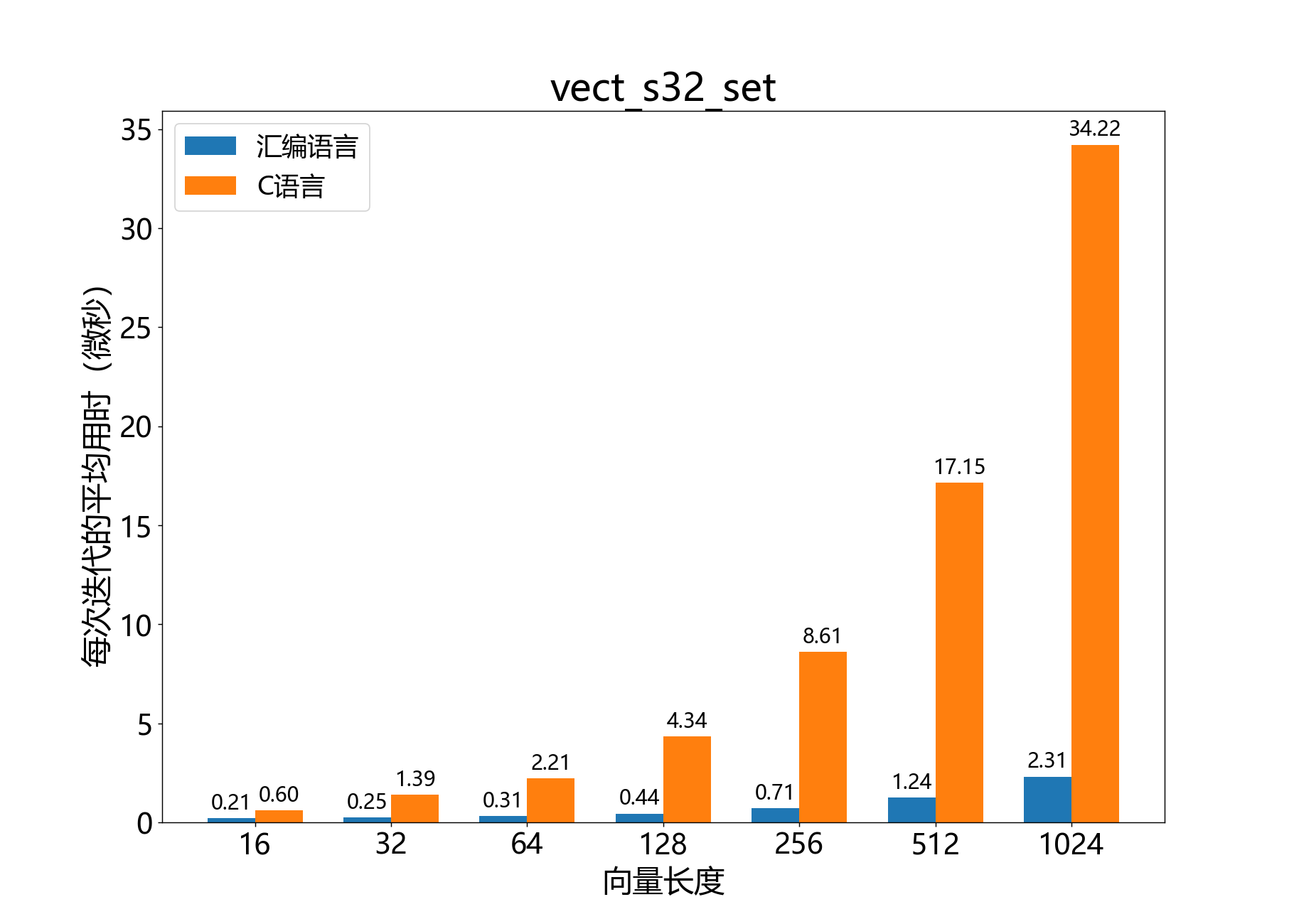

参考性能:

---

headroom_t vect_s32_shl()

将32位向量的元素左移指定的位数。

a[] 和 b[] 分别表示32位向量 $\bar{a}$ 和 $\bar{b}$。每个向量必须从对齐的地址开始。此操作可以在 b[] 上安全地原地执行。

length 是向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量。

b_shl 是应用于 $\bar{b}$ 的有符号算术左移。

操作：

$$\begin{split}\begin{align*} & a_k \leftarrow sat_{32}(\lfloor b_k \cdot 2^{b\_shl} \rfloor) \\ & \qquad\text{ 对于 }k\in 0\ ...\ (length-1) && \end{align*}\end{split}$$

块浮点数：

如果 $\bar{b}$ 是 BFP 向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则结果向量 $\bar{a}$ 是 BFP 向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $\bar{a} = \bar{b} \cdot 2^{b\_shl}$，$a\_exp = b\_exp$。

参数：

• int32_t a[] – [out] 输出向量 $\bar{a}$
• const int32_t b[] – [in] 输入向量 $\bar{b}$
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 的元素数量
• const left_shift_t b_shl – [in] 应用于 $\bar{b}$ 元素的左移量

返回值：

输出向量 $\bar{a}$ 的头空间（headroom）

异常：

如果 a 或 b 的地址未对齐，则引发 ET_LOAD_STORE 异常

参考性能:

---

headroom_t vect_s32_shr()

将32位向量的元素右移指定的位数。

a[] 和 b[] 分别表示32位向量 $\bar{a}$ 和 $\bar{b}$。每个向量必须从对齐的地址开始。此操作可以在 b[] 上安全地原地执行。

length 是向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量。

b_shr 是应用于 $\bar{b}$ 的有符号算术右移。

操作：

$$\begin{split}\begin{align*} & a_k \leftarrow sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ & \qquad\text{ 对于 }k\in 0\ ...\ (length-1) && \end{align*}\end{split}$$

块浮点数：

如果 $\bar{b}$ 是 BFP 向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则结果向量 $\bar{a}$ 是 BFP 向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $\bar{a} = \bar{b} \cdot 2^{-b\_shr}$，$a\_exp = b\_exp$。

参数：

• int32_t a[] – [out] 输出向量 $\bar{a}$
• const int32_t b[] – [in] 输入向量 $\bar{b}$
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 的元素数量
• const right_shift_t b_shr – [in] 应用于 $\bar{b}$ 元素的右移量

返回值：

输出向量 $\bar{a}$ 的头空间（headroom）

异常：

如果 a 或 b 的地址未对齐，则引发 ET_LOAD_STORE 异常

参考性能:

---

headroom_t vect_s32_sqrt()

计算32位向量元素的平方根。

a[] 和 b[] 分别表示32位尾数向量 $\bar{a}$ 和 $\bar{b}$。每个向量必须从对齐的地址开始。此操作可以在 b[] 上安全地原地执行。

length 是每个向量中的元素数量。

b_shr 是应用于 $\bar{b}$ 的有符号算术右移。

depth 是要计算的每个 $a_k$ 的最高有效位数。例如，depth 值为8将只计算结果的8个最高有效字节，其余3个字节为0。此参数的最大值为 VECT_SQRT_S32_MAX_DEPTH（31）。此操作的时间成本大致与计算的位数成正比。

操作：

$$\begin{split}\begin{align*} & b_k' \leftarrow sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ & a_k \leftarrow \sqrt{ b_k' } \\ & \qquad\text{ 对于 }k\in 0\ ...\ (length-1) \\ & \qquad\text{ 其中 } sqrt() \text{计算结果的前 } depth \text{ 位的平方根} && \end{align*}\end{split}$$

块浮点数：

如果 $\bar{b}$ 是 BFP 向量 $\bar{b} \cdot 2^{b\_exp}$ 的尾数，则结果向量 $\bar{a}$ 是 BFP 向量 $\bar{a} \cdot 2^{a\_exp}$ 的尾数，其中 $a\_exp = (b\_exp + b\_shr - 30)/2$。

请注意，由于指数必须是整数，这意味着 $b\_exp + b\_shr$ 必须是偶数。

可以使用函数 vect_s32_sqrt_prepare() 基于输入指数 $b\_exp$ 和头空间 $b\_hr$ 获取 $a\_exp$ 和 $b\_shr$ 的值。

参数：

• int32_t a[] – [out] 输出向量 $\bar{a}$
• const int32_t b[] – [in] 输入向量 $\bar{b}$
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量
• const right_shift_t b_shr – [in] 应用于 $\bar{b}$ 的右移量
• const unsigned depth – [in] 要计算的每个输出值的位数

返回值：

输出向量 $\bar{a}$ 的头空间（headroom）

异常：

如果 a 或 b 的地址未对齐，则引发 ET_LOAD_STORE 异常

参考性能:

---

headroom_t vect_s32_sub()

从一个32位向量中减去另一个32位向量。

a[]、b[]和c[]分别表示32位尾数向量$\bar{a}$、$\bar{b}$和$\bar{c}$。每个向量必须从字对齐的地址开始。此操作可以在b[]或c[]上安全地原地执行。

length是向量中的元素数量。

b_shr和c_shr是分别应用于$\bar{b}$和$\bar{c}$的有符号算术右移。

操作:

$$\begin{align*} & b_k' = sat_{32}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor) \\ & c_k' = sat_{32}(\lfloor c_k \cdot 2^{-c\_shr} \rfloor) \\ & a_k \leftarrow sat_{32}\!\left( b_k' - c_k' \right) \\ & \qquad\text{对于}k\in 0\ ...\ (length-1) \end{align*}$$

块浮点数:

如果$\bar{b}$和$\bar{c}$是BFP向量$\bar{b} \cdot 2^{b\_exp}$和$\bar{c} \cdot 2^{c\_exp}$的尾数，则结果向量$\bar{a}$是BFP向量$\bar{a} \cdot 2^{a\_exp}$的尾数。

在这种情况下，必须选择$b\_shr$和$c\_shr$，使得$a\_exp = b\_exp + b\_shr = c\_exp + c\_shr$。只有当尾数关联到相同的指数时，才有意义地加减尾数。

可以使用函数vect_s32_sub_prepare()根据输入指数$b\_exp$和$c\_exp$以及输入头空间$b\_hr$和$c\_hr$来获得$a\_exp$、$b\_shr$和$c\_shr$的值。

参数:

• int32_t a[] – [out] 输出向量$\bar{a}$

• const int32_t b[] – [in] 输入向量$\bar{b}$

• const int32_t c[] – [in] 输入向量$\bar{c}$

• const unsigned length– [in] 向量$\bar{a}$、$\bar{b}$和$\bar{c}$中的元素数量

• const right_shift_t b_shr – [in] 应用于$\bar{b}$的右移量

• const right_shift_t c_shr – [in] 应用于$\bar{c}$的右移量

返回值:

• 输出向量$\bar{a}$的头空间

异常:

• 如果a、b或c的地址不是字对齐的（参见笔记：向量对齐），则引发ET_LOAD_STORE异常。

参见:

• vect_s32_sub_prepare

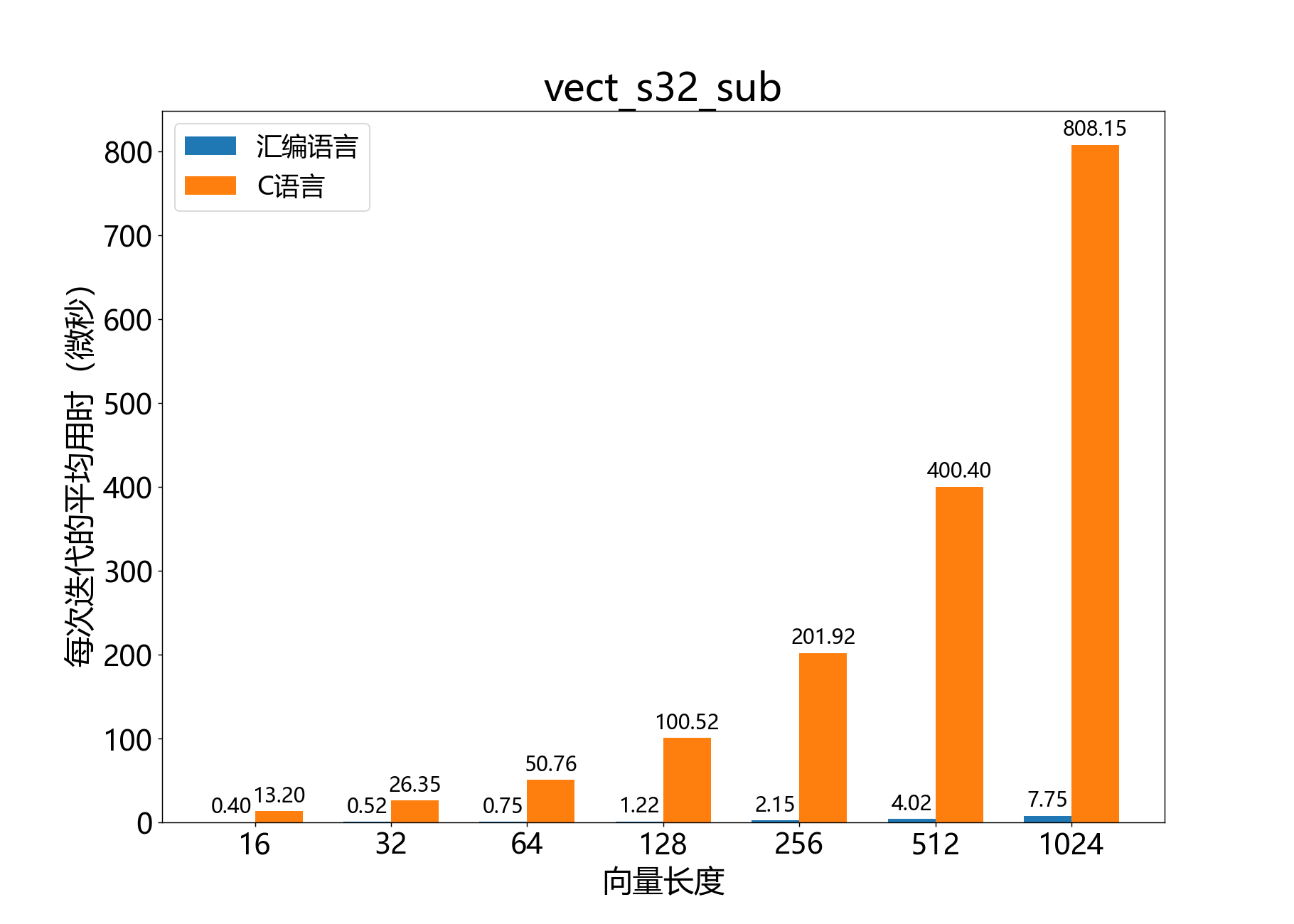

参考性能:

---

int64_t vect_s32_sum()

求32位向量的元素和。

b[]表示32位尾数向量$\bar{b}$。b[]必须从字对齐的地址开始。

length是$\bar{b}$中的元素数量。

操作:

$$a \leftarrow \sum_{k=0}^{length-1} b_k$$

块浮点数:

如果$\bar{b}$是BFP向量$\bar{b} \cdot 2^{b\_exp}$的尾数，则返回值$a$是浮点数$a \cdot 2^{a\_exp}$的64位尾数，其中$a\_exp = b\_exp$。

附加细节:

在内部，每个元素累加到八个40位累加器之一（同时使用），每个值添加时应用对称的40位饱和逻辑（边界约为$2^{39}$）。所采用的饱和算术不是可结合的，并且在中间步骤发生饱和时不会给出指示。为了避免饱和错误的可能性，length应不大于$2^{11+b\_hr}$，其中$b\_hr$是$\bar{b}$的头空间。

如果调用者的尾数向量比这个更长，可以对输入的子序列多次调用此函数以获得完整的结果，并在用户代码中将结果相加。

在许多情况下，调用者可能有先验知识表明饱和是不可能的（或几乎不可能的），在这种情况下，可以忽略此准则。然而，这些情况是特定于应用程序的，并且远远超出了本文档的范围，因此由用户自行决定。

参数:

• const int32_t b[] – [in] 输入向量$\bar{b}$

• const unsigned length– [in] 向量$\bar{b}$中的元素数量

返回值:

• 和的64位尾数，$a$。

异常:

• ET_LOAD_STORE 如果b的地址不是字对齐的（参见笔记：向量对齐）

参考性能:

---

void vect_s32_zip()

将两个向量的元素交错组合成一个单一的向量。

将32位输入向量 $\bar{b}$ 和 $\bar{c}$ 的元素交错存储到32位输出向量 $\bar{a}$ 中。$\bar{b}$ 的每个元素都右移 $b\_shr$ 位，$\bar{c}$ 的每个元素都右移 $c\_shr$ 位。

或者（等价地），可以将此函数理解为将两个实数向量 $\bar{b}$ 和 $\bar{c}$ 组合成一个新的复数向量 $\bar{a}$，其中 $\bar{a} = \bar{b} + i\cdot\bar{c}$。

如果向量 $\bar{b}$ 和 $\bar{c}$ 每个都有 $N$ 个元素，则结果向量 $\bar{a}$ 将具有 $2N$ 个 int32_t 元素，或者（等价地） $N$ 个 complex_s32_t 元素（并且必须有足够的空间存储这些元素）。

$\bar{b}$ 的每个元素 $b_k$ 将成为 $\bar{a}$ 的第 $2k$ 个元素（应用了位移）。$\bar{c}$ 的每个元素 $c_k$ 将成为 $\bar{a}$ 的第 $2k+1$ 个元素。

参数：

• complex_s32_t a[] – [out] 输出向量 $\bar{a}$

• const int32_t b[] – [in] 输入向量 $\bar{b}$

• const int32_t c[] – [in] 输入向量 $\bar{c}$

• const unsigned length – [in] 向量 $\bar{a}$、$\bar{b}$ 和 $\bar{c}$ 中的元素数量 $N$

• const right_shift_t b_shr – [in] 应用于 $\bar{b}$ 元素的有符号算术右移位数

• const right_shift_t c_shr – [in] 应用于 $\bar{c}$ 元素的有符号算术右移位数

异常：

• ET_LOAD_STORE 如果 a、b 或 c 的对齐不是双字对齐（参见 笔记：向量对齐）

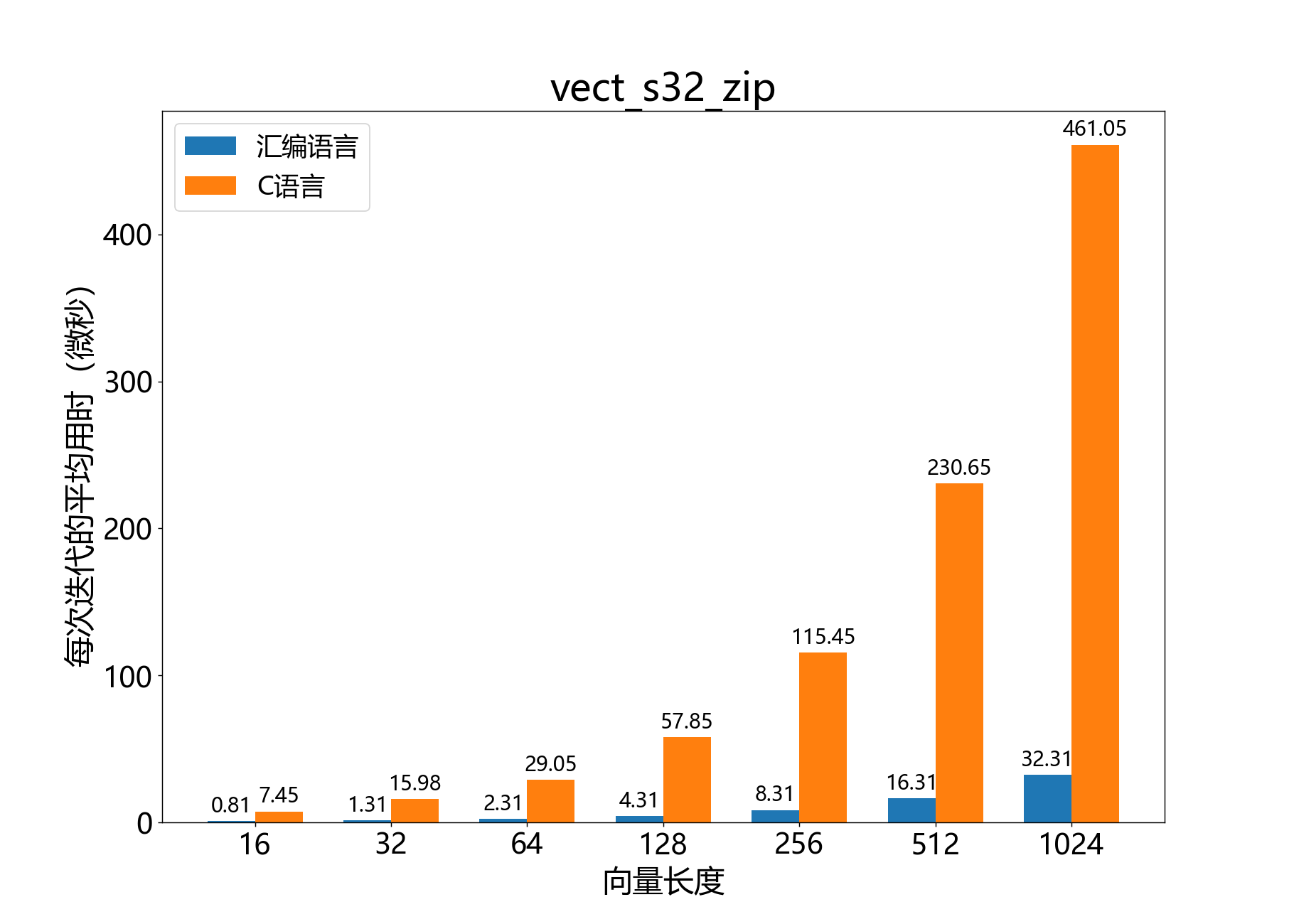

参考性能:

---

void vect_s32_unzip()

将复数32位向量的实部和虚部分离成两个单独的向量。

复数32位输入向量 $\bar{c}$ 的实部和虚部（如果重新解释为 int32_t 数组，则对应于偶数和奇数索引的元素）被拆分为实数32位输出向量 $\bar{a}$ 和 $\bar{b}$，使得 $\bar{a} = Re\{\bar{c}\}$ 和 $\bar{b} = Im\{\bar{c}\}$。

参数：

• int32_t a[] – [out] 输出向量 $\bar{a}$

• int32_t b[] – [out] 输出向量 $\bar{b}$

• const complex_s32_t c[] – [in] 输入向量 $\bar{c}$

• const unsigned length – [in] 向量 $\bar{a}$、$\bar{b}$ 和 $\bar{c}$ 中的元素数量 $N$

异常：

• ET_LOAD_STORE 如果 a 或 b 的对齐不是字对齐（参见 笔记：向量对齐）

• ET_LOAD_STORE 如果 c 的对齐不是双字对齐（参见 笔记：向量对齐）

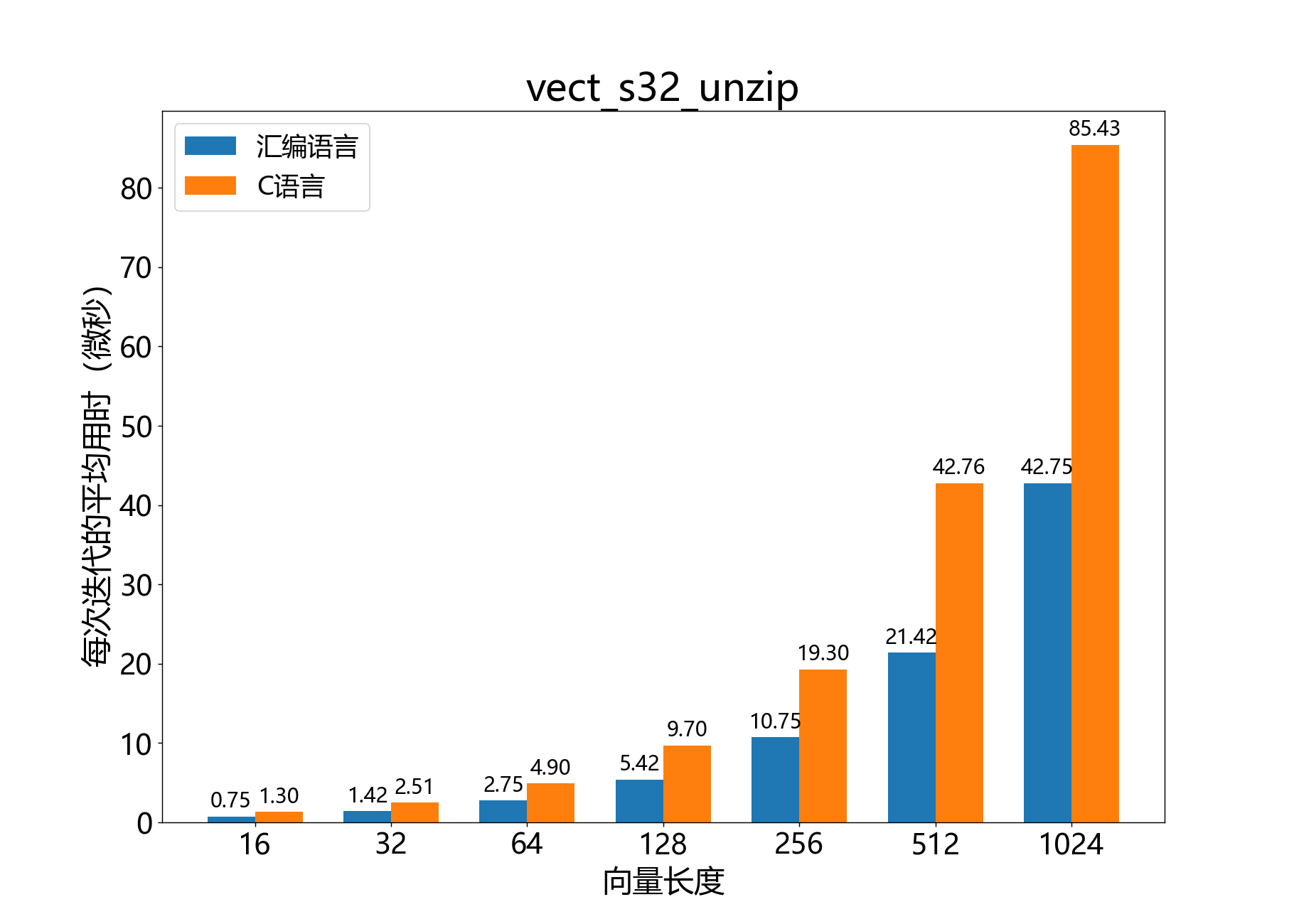

参考性能:

---

headroom_t vect_s32_convolve_valid()

将32位向量与短核进行卷积。

将32位输入向量 $\bar{x}$ 与短定点核 $\bar{b}$ 进行卷积，得到32位输出向量 $\bar{y}$。换句话说，该函数将给定的系数为 $\bar{b}$ 的$K$阶FIR滤波器应用于输入信号 $\bar{x}$。卷积是“有效”的，意味着在滤波器延伸超出输入向量边界的位置不会产生输出元素，从而导致输出向量 $\bar{y}$ 的元素数量减少。

此函数支持的最大滤波器阶数 $K$ 为 $7$。

参数：

• int32_t y[] – [out] 输出向量 $\bar{y}$。如果输入 $\bar{x}$ 具有 $N$ 个元素，并且滤波器有 $K$ 个元素，则 $\bar{y}$ 具有 $N-2P$ 个元素，其中 $P = \lfloor K / 2 \rfloor$。

• const int32_t x[] – [in] 输入向量 $\bar{x}$，长度为 $N$。

• const int32_t b_q30[] – [in] 滤波器系数向量 $\bar{b}$。$\bar{b}$ 的系数以 Q2.30 定点格式编码。第 $i$ 个系数的有效值为 $b_i \cdot 2^{-30}$。

• const unsigned x_length – [in] 向量 $\bar{x}$ 中的元素数量 $N$

• const unsigned b_length – [in] 向量 $\bar{b}$ 中的元素数量 $K$

异常：

• ET_LOAD_STORE 如果 x、y 或 b_q30 的对齐不是字对齐（参见 笔记：向量对齐）

参考性能:

---

pad_mode_e

卷积中支持的填充模式，用于"same"模式下的卷积。

参见：vect_s32_convolve_same()，bfp_s32_convolve_same()。

枚举包括：

• PAD_MODE_REFLECT = (INT32_MAX-0)

  向量在边界处反射，即

  $\tilde{x}_i = \begin{cases} x_{-i} & i < 0 \\ x_{2N - 2 - i} & i \ge N \\ x_i & \text{其他情况} \end{cases}$

  例如，如果输入向量 $\bar{x}$ 的长度 $N$ 为 $7$，滤波器的阶数 $K$ 为 $5$，则

  $\bar{x} = [x_0, x_1, x_2, x_3, x_4, x_5, x_6]$

  $\tilde{x} = [x_2, x_1, x_0, x_1, x_2, x_3, x_4, x_5, x_6, x_5, x_4]$

  注意，按照惯例，$\tilde{x}$ 的第一个元素被认为是索引为 $-P$ 的元素，其中 $P = \lfloor K/2 \rfloor$。

• PAD_MODE_EXTEND = (INT32_MAX-1)

  向量使用边界元素的值进行填充。

  $\tilde{x}_i = \begin{cases} x_{0} & i < 0 \\ x_{N-1} & i \ge N \\ x_i & \text{其他情况} \end{cases}$

  例如，如果输入向量 $\bar{x}$ 的长度 $N$ 为 $7$，滤波器的阶数 $K$ 为 $5$，则

  $\bar{x} = [x_0, x_1, x_2, x_3, x_4, x_5, x_6]$

  $\tilde{x} = [x_0, x_0, x_0, x_1, x_2, x_3, x_4, x_5, x_6, x_6, x_6]$

  注意，按照惯例，$\tilde{x}$ 的第一个元素被认为是索引为 $-P$ 的元素，其中 $P = \lfloor K/2 \rfloor$。

• PAD_MODE_ZERO = 0

  向量使用零进行填充。

  $\tilde{x}_i = \begin{cases} 0 & i < 0 \\ 0 & i \ge N \\ x_i & \text{其他情况} \end{cases}$

  例如，如果输入向量 $\bar{x}$ 的长度 $N$ 为 $7$，滤波器的阶数 $K$ 为 $5$，则

  $\bar{x} = [x_0, x_1, x_2, x_3, x_4, x_5, x_6]$

  $\tilde{x} = [0, 0, x_0, x_1, x_2, x_3, x_4, x_5, x_6, 0, 0]$

  注意，按照惯例，$\tilde{x}$ 的第一个元素被认为是索引为 $-P$ 的元素，其中 $P = \lfloor K/2 \rfloor$。

---

headroom_t vect_s32_convolve_same()

将32位向量与短核进行卷积。

将32位输入向量 $\bar{x}$ 与短定点核 $\bar{b}$ 进行卷积，得到32位输出向量 $\bar{y}$。卷积模式为"same"，即输入向量被有效地填充，使得输入向量和输出向量具有相同的长度。填充行为由pad_mode_e中的某个值确定。

该函数支持的最大滤波器阶数 $K$ 为 $7$。

y[] 和 x[] 分别为输出向量 $\bar{y}$ 和输入向量 $\bar{x}$。

b_q30[] 为滤波器系数向量 $\bar{b}$。$\bar{b}$ 的系数以 Q2.30 定点格式进行编码。第 $i$ 个系数的有效值为 $b_i \cdot 2^{-30}$。

x_length 为向量 $\bar{x}$ 和 $\bar{y}$ 的元素个数 $N$。

b_length 为向量 $\bar{b}$ 的长度 $K$（即滤波器的阶数）。b_length 必须是 $\{ 1, 3, 5, 7 \}$ 中的一个。

padding_mode 为 pad_mode_e 枚举中的一个值。填充模式指示了滤波器延伸到输入向量 $\bar{x}$ 边界之外的滤波器输入值。

参数:

• int32_t y[] – [out] 输出向量 $\bar{y}$

• const int32_t x[] – [in] 输入向量 $\bar{x}$

• const int32_t b_q30[] – [in] 滤波器系数向量 $\bar{b}$

• const unsigned x_length – [in] 向量 $\bar{x}$ 的元素个数 $N$

• const unsigned b_length – [in] 向量 $\bar{b}$ 的元素个数 $K$

• const pad_mode_e padding_mode – [in] 在信号边界处应用的填充模式

---

void vect_s32_merge_accs()

将一组分离的32位累加器合并为int32_t向量。

将split_acc_s32_t向量转换为int32_t向量。当一个函数（例如mat_mul_s8_x_s8_yield_s32）以XS3 VPU的本地分离的32位格式输出一组累加器时，其中每个累加器的上半部分位于前32字节，下半部分位于后续32字节。

当length是16的倍数时，该函数的效率最高（以每个累加器的周期计算）。无论如何，length都会向上取整，以便始终合并16的倍数个累加器。

该函数可以安全地原地合并累加器。

参数:

• int32_t a[] – [out] 输出的int32_t向量

• const split_acc_s32_t b[] – [in] 输入的split_acc_s32_t向量

• const unsigned length – [in] 要合并的累加器的数量

---

void vect_s32_split_accs()

将一个int32_t向量拆分为一个split_acc_s32_t向量。

该函数将一个int32_t向量转换为XS3 VPU的32位累加器的本机格式split_acc_s32_t向量。当一个函数（例如mat_mul_s8_x_s8_yield_s32）接收本机格式的累加器向量时，这将非常有用。

当length是16的倍数时，此函数最高效（以循环/累加器计）。无论如何，length将向上取整，以确保总是拆分为16的倍数个累加器。

此函数可以安全地原地拆分累加器。

参数：

• split_acc_s32_t a[] – [out] 输出的split_acc_s32_t向量
• const int32_t b[] – [in] 输入的int32_t向量
• const unsigned length – [in] 需要拆分的累加器数量

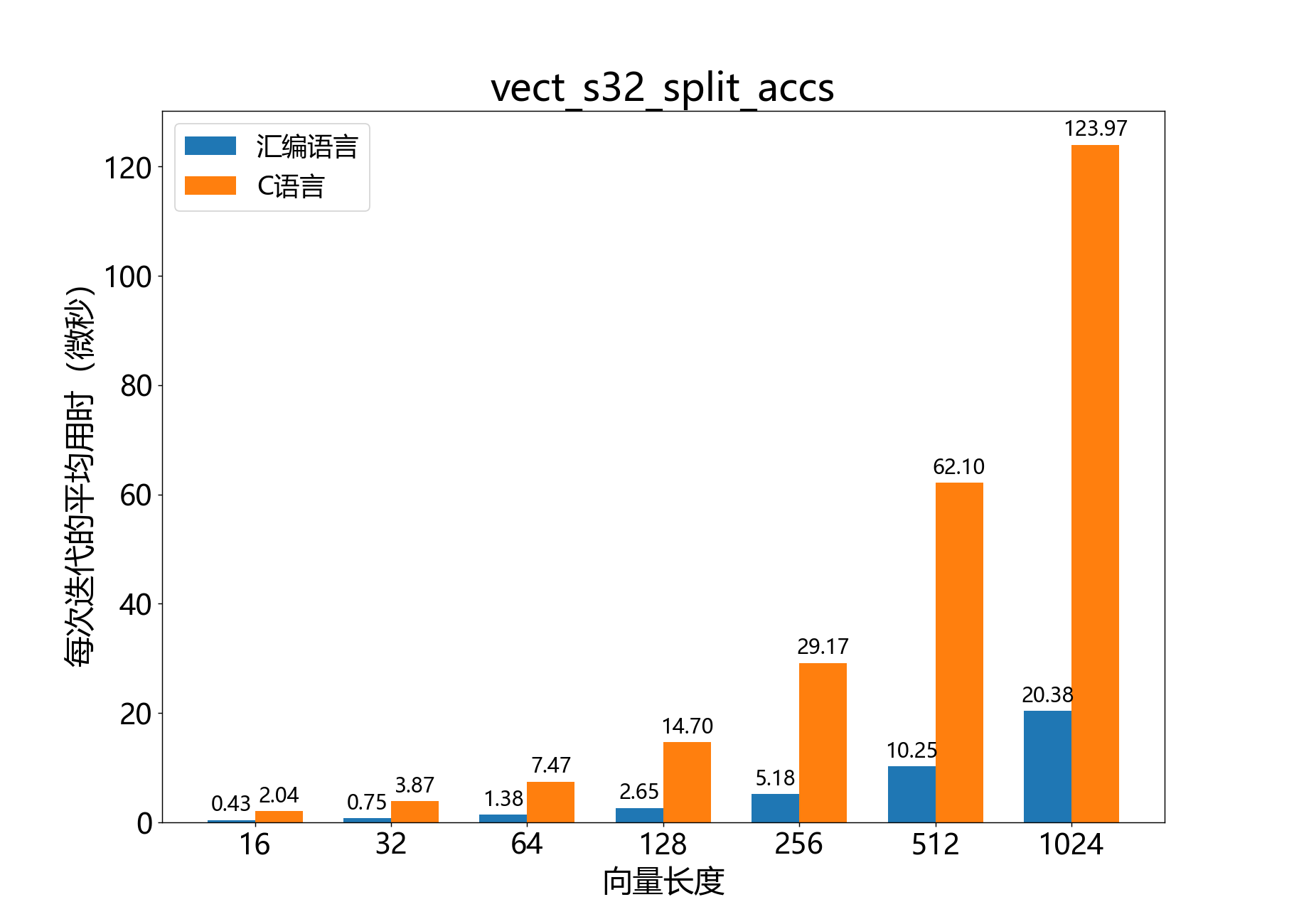

参考性能:

---

void vect_split_acc_s32_shr()

对32位拆分累加器向量的元素进行右移操作。

此函数可以与chunk_s16_accumulate()或bfp_s16_accumulate()结合使用，以避免累加器的饱和。

此函数会原地更新$\bar a$。

参数：

• split_acc_s32_t a[] – [inout] 累加器向量 $\bar a$
• const unsigned length – [in] $\bar a$ 的元素数量
• const right_shift_t shr – [in] 对 $\bar a$ 的元素进行右移的位数

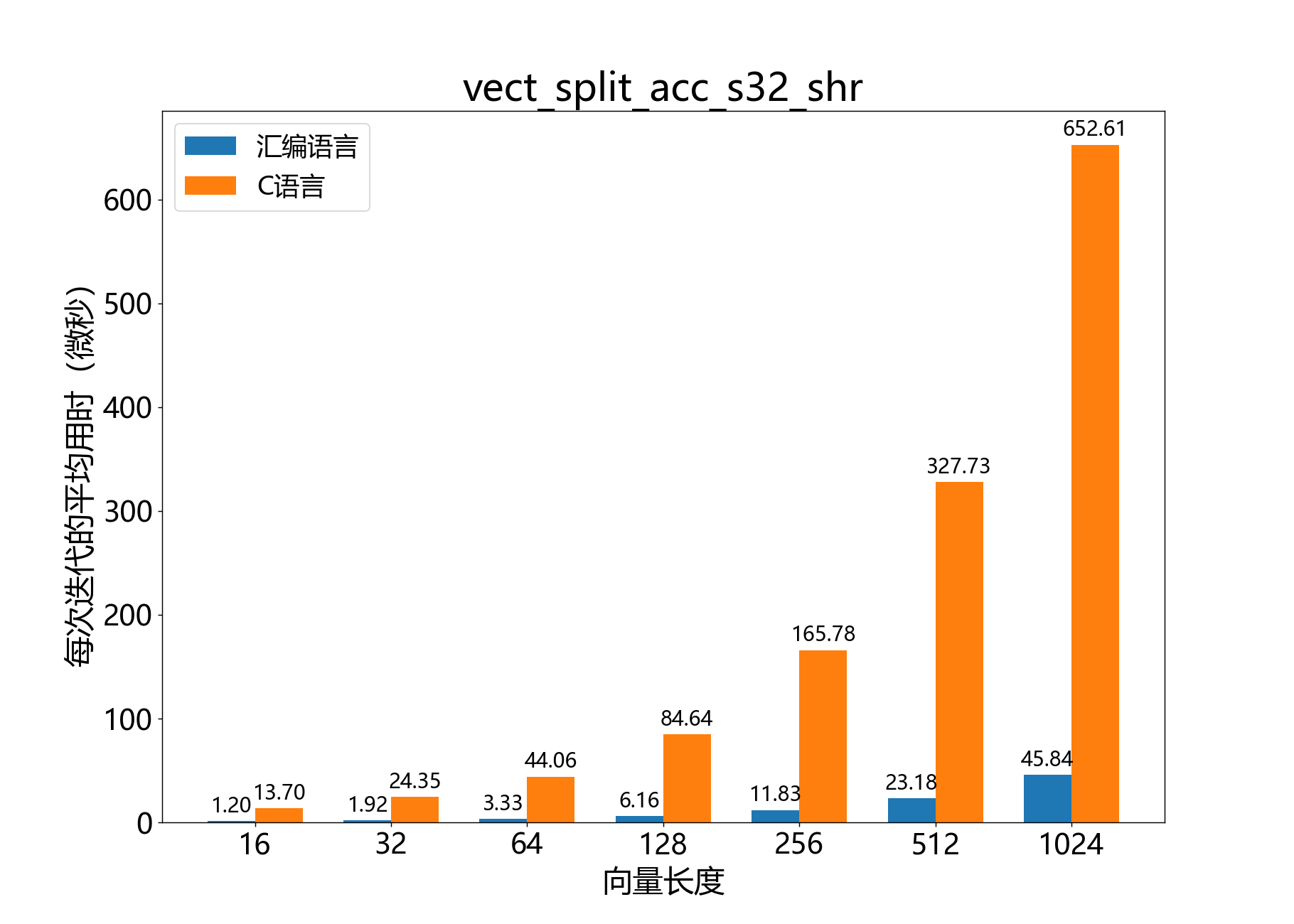

参考性能:

---

void vect_q30_power_series()

计算Q2.30值向量的幂级数和。

该函数用于计算Q2.30值向量 $\bar b$ 的幂级数和。$\bar b$ 包含Q2.30值，$\bar c$ 是一个包含与 $\bar b$ 的幂级数相乘的系数的向量，可以具有任意的关联指数。输出是向量 $\bar a$，其指数与 $\bar c$ 相同。

参数：

• int32_t a[] – [out] 输出向量 $\bar a$
• const q2_30 b[] – [in] 输入向量 $\bar b$
• const int32_t c[] – [in] 系数向量 $\bar c$
• const unsigned term_count – [in] 幂级数项数，$N$
• const unsigned length – [in] 向量 $\bar a$ 和 $\bar b$ 中的元素数量

参考性能:

---

void vect_float_s32_log_base()

计算float_s32_t向量的以指定底数为基数的对数。

该函数计算float_s32_t值向量 $\bar b$ 的对数。计算的对数的底数由参数 inv_ln_base_q30 指定。结果写入输出向量 $\bar a$，它是一个Q8.24格式的向量。

参数：

• q8_24 a[] – [out] 输出的Q8.24格式的向量 $\bar a$
• const float_s32_t b[] – [in] 输入的向量 $\bar b$
• const q2_30 inv_ln_base_q30 – [in] 系数 $R$，用于从自然对数转换为所需底数 $D$
• const unsigned length – [in] 向量 $\bar a$ 和 $\bar b$ 中的元素数量

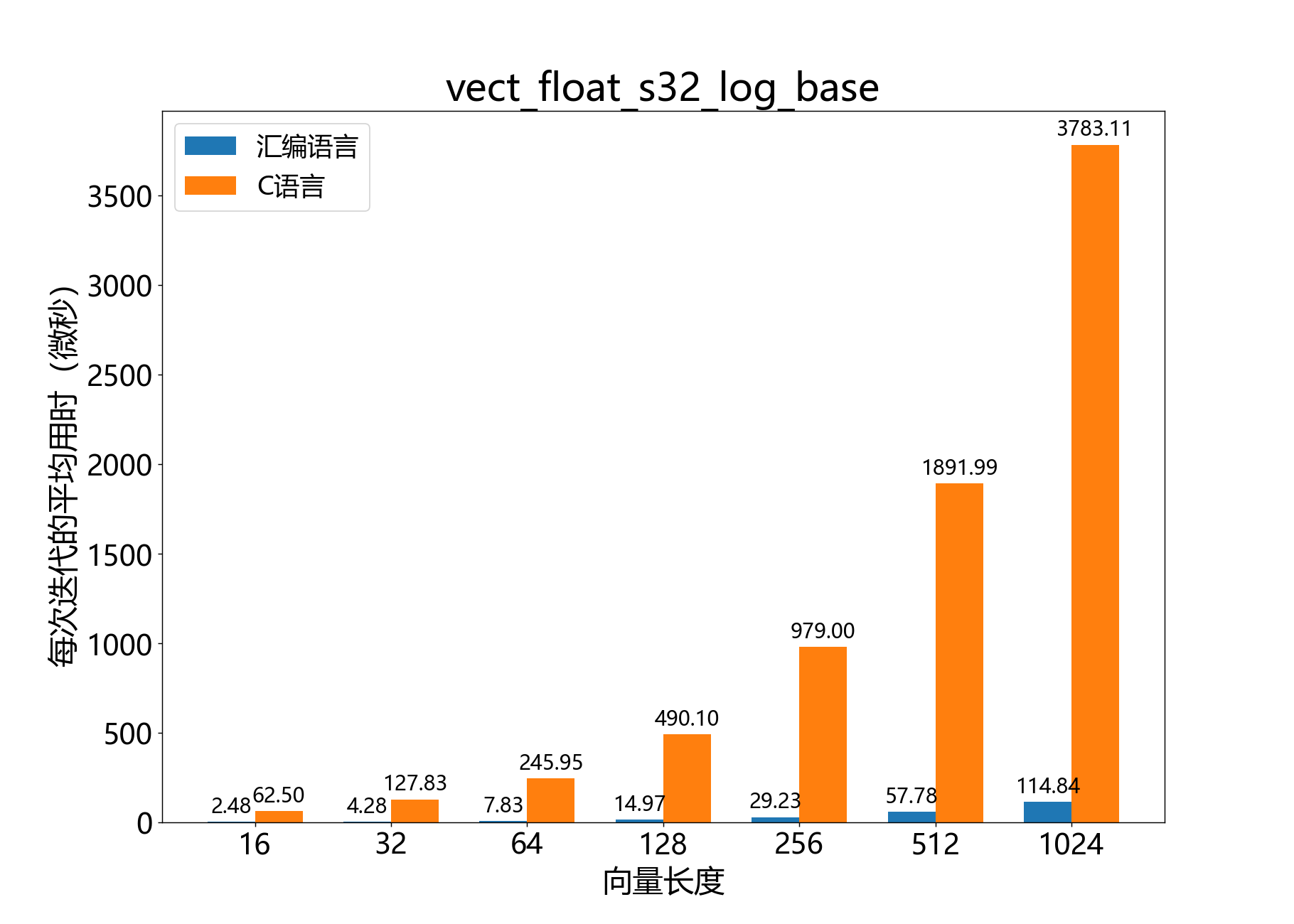

参考性能:

---

void vect_float_s32_log()

计算float_s32_t向量的自然对数。

该函数计算float_s32_t值向量 $\bar b$ 的自然对数。结果写入输出向量 $\bar a$，它是一个Q8.24格式的向量。

参数：

• q8_24 a[] – [out] 输出的Q8.24格式的向量 $\bar a$
• const float_s32_t b[] – [in] 输入的向量 $\bar b$
• const unsigned length – [in] 向量 $\bar a$ 和 $\bar b$ 中的元素数量

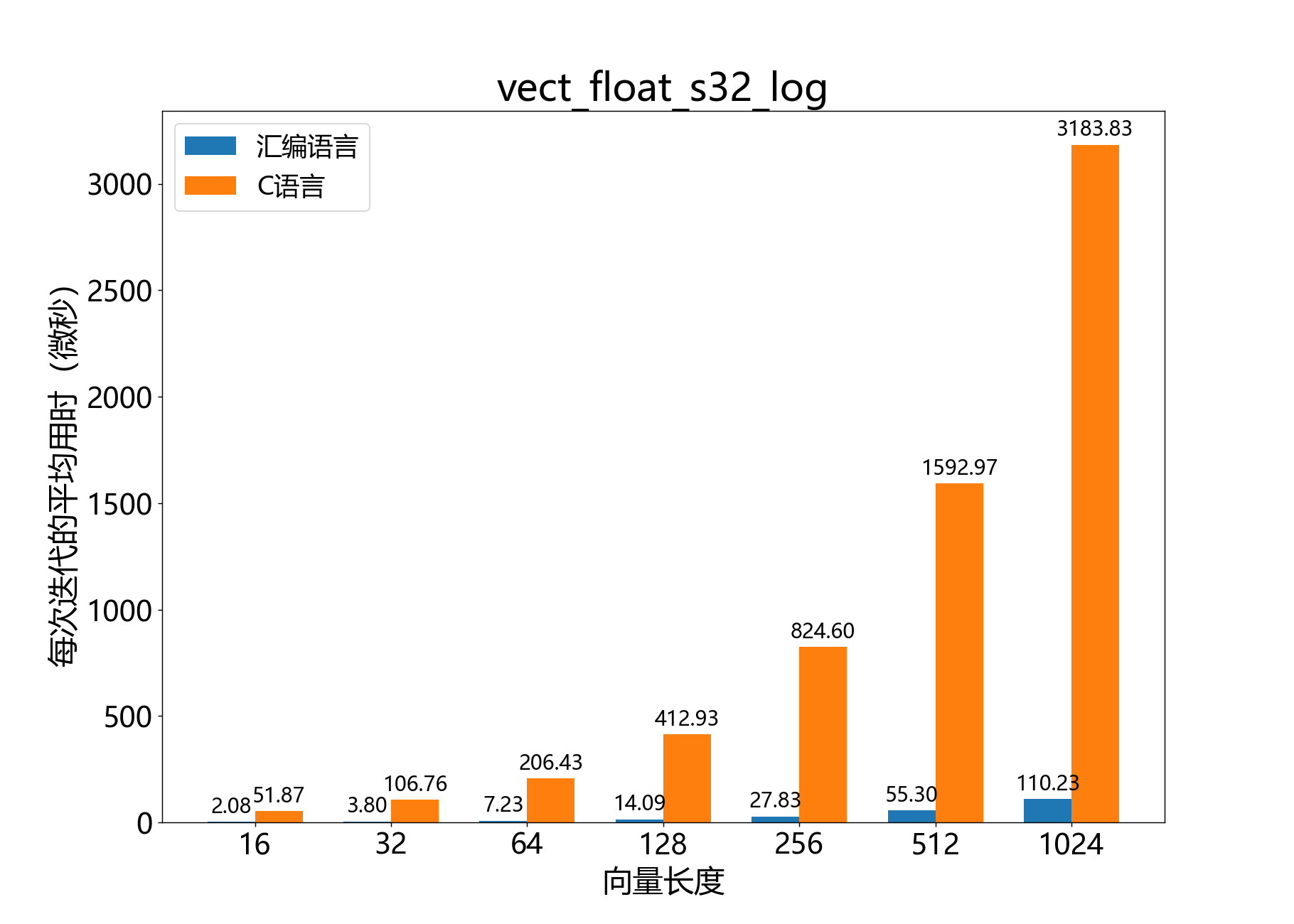

参考性能:

---

void vect_float_s32_log2()

计算float_s32_t向量的以2为底的对数。

该函数计算float_s32_t值向量 $\bar b$ 的以2为底的对数。结果写入输出向量 $\bar a$，它是一个Q8.24格式的向量。

参数：

• q8_24 a[] – [out] 输出的Q8.24格式的向量 $\bar a$
• const float_s32_t b[] – [in] 输入的向量 $\bar b$
• const unsigned length – [in] 向量 $\bar a$ 和 $\bar b$ 中的元素数量

参考性能:

---

void vect_float_s32_log10()

计算float_s32_t向量的以10为底的对数。

该函数计算float_s32_t值向量 $\bar b$ 的以10为底的对数。结果写入输出向量 $\bar a$，它是一个Q8.24格式的向量。

参数：

• q8_24 a[] – [out] 输出的Q8.24格式的向量 $\bar a$
• const float_s32_t b[] – [in] 输入的向量 $\bar b$
• const unsigned length – [in] 向量 $\bar a$ 和 $\bar b$ 中的元素数量

参考性能:

---

void vect_s32_log_base()

计算块浮点向量的以指定底数为底的对数。

该函数计算块浮点向量 $\bar{b}\cdot 2^{b\_exp}$ 的对数，计算所得的对数的底数由参数 inv_ln_base_q30 指定。结果将被写入输出向量 $\bar{a}$，其中的值为 Q8.24。

如果所需的底数为 $D$，则 inv_ln_base_q30，在此处表示为 $R$，应为 $Q30\left(\frac{1}{ln\left(D\right)}\right)$。也就是说：所需底数的自然对数的倒数，以 Q2.30 的值表示。通常情况下，所需的底数在编译时已知，因此这个值通常是一个预先计算的常数。

对于 $b_k \le 0$ 的情况，结果 $a_k$ 是未定义的。

该操作定义如下：

$$\begin{split}\begin{align*} & a_k \leftarrow log_{D}\left(b_k\cdot 2^{b\_exp}\right) \\ & \qquad\text{对于 }k \in {0..\mathtt{length}-1} && \end{align*}\end{split}$$

参数：

• q8_24 a[] – [out] 输出的 Q8.24 向量 $\bar{a}$
• const int32_t b[] – [in] 输入的尾数向量 $\bar{b}$
• const exponent_t b_exp – [in] 与 $\bar{b}$ 相关联的指数
• const q2_30 inv_ln_base_q30 – [in] 从自然对数转换为所需底数 $D$ 的系数 $R$
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量

异常情况：

• ET_LOAD_STORE 如果 b 或 a 的双字对齐，则引发异常（参见笔记：向量对齐）

参考性能:

---

void vect_s32_log()

计算块浮点向量的自然对数。

该函数计算块浮点向量 $\bar{b}\cdot 2^{b\_exp}$ 的自然对数，结果将被写入输出向量 $\bar{a}$，其中的值为 Q8.24。

对于 $b_k \le 0$ 的情况，结果 $a_k$ 是未定义的。

该操作定义如下：

$$\begin{split}\begin{align*} & a_k \leftarrow ln\left(b_k\cdot 2^{b\_exp}\right) \\ & \qquad\text{对于 }k \in {0..\mathtt{length}-1} && \end{align*}\end{split}$$

参数：

• q8_24 a[] – [out] 输出的 Q8.24 向量 $\bar{a}$
• const int32_t b[] – [in] 输入的尾数向量 $\bar{b}$
• const exponent_t b_exp – [in] 与 $\bar{b}$ 相关联的指数
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量

异常情况：

• ET_LOAD_STORE 如果 b 或 a 的双字对齐，则引发异常（参见笔记：向量对齐）

参考性能:

---

void vect_s32_log2()

计算块浮点向量的以 2 为底的对数。

该函数计算块浮点向量 $\bar{b}\cdot 2^{b\_exp}$ 的以 2 为底的对数，结果将被写入输出向量 $\bar{a}$，其中的值为 Q8.24。

对于 $b_k \le 0$ 的情况，结果 $a_k$ 是未定义的。

该操作定义如下：

$$\begin{split}\begin{align*} & a_k \leftarrow log_2\left(b_k\cdot 2^{b\_exp}\right) \\ & \qquad\text{对于 }k \in {0..\mathtt{length}-1} && \end{align*}\end{split}$$

参数：

• q8_24 a[] – [out] 输出的 Q8.24 向量 $\bar{a}$
• const int32_t b[] – [in] 输入的尾数向量 $\bar{b}$
• const exponent_t b_exp – [in] 与 $\bar{b}$ 相关联的指数
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量

异常情况：

• ET_LOAD_STORE 如果 b 或 a 的双字对齐，则引发异常（参见笔记：向量对齐）

参考性能:

---

void vect_s32_log10()

计算块浮点向量的以 10 为底的对数。

该函数计算块浮点向量 $\bar{b}\cdot 2^{b\_exp}$ 的以 10 为底的对数，结果将被写入输出向量 $\bar{a}$，其中的值为 Q8.24。

对于 $b_k \le 0$ 的情况，结果 $a_k$ 是未定义的。

该操作定义如下：

$$\begin{split}\begin{align*} & a_k \leftarrow log_{10}\left(b_k\cdot 2^{b\_exp}\right) \\ & \qquad\text{对于 }k \in {0..\mathtt{length}-1} && \end{align*}\end{split}$$

参数：

• q8_24 a[] – [out] 输出的 Q8.24 向量 $\bar{a}$
• const int32_t b[] – [in] 输入的尾数向量 $\bar{b}$
• const exponent_t b_exp – [in] 与 $\bar{b}$ 相关联的指数
• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量

异常情况：

• ET_LOAD_STORE 如果 b 或 a 的双字对齐，则引发异常（参见笔记：向量对齐）

参考性能:

---

void vect_q30_exp_small()

计算接近0的Q2.30值的指数函数 $e^x$。

该函数计算输入向量 $\bar{b}$ 中每个 $b_k$ 的 $e^{b_k \cdot 2^{-30}}$，并将结果作为Q2.30值放入输出向量 $\bar{a}$。

该函数用于计算在区间 $[-0.5, 0.5]$ 内的 $x$ 的指数函数 $e^x$。超出该范围，误差会迅速增大。

操作：

对于 $k \in \{0..(\mathtt{length}-1)\}$，$a_k \leftarrow \frac{ e^{b_k \cdot 2^{-30}} }{ 2^{30} }$

参数：

• q2_30 a[] – [out] 输出向量 $\bar{a}$

• const q2_30 b[] – [in] 输入向量 $\bar{b}$

• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量

参考性能:

---

void vect_s32_to_vect_s16()

将32位向量转换为16位向量。

该函数将32位尾数向量 $\bar{b}$ 转换为16位尾数向量 $\bar{a}$。从概念上讲，输出BFP向量 $\bar{a}\cdot 2^{a\_exp}$ 表示与输入BFP向量 $\bar{b}\cdot 2^{b\_exp}$ 相同的值，只是位深度减小了。

在大多数情况下，$b\_shr$ 应该为 $16 - b\_hr$，其中 $b\_hr$ 是32位输入尾数向量 $\bar{b}$ 的头空间。

输出指数 $a\_exp$ 由 $a\_exp = b\_exp + b\_shr$ 给出。

操作：

对于 $k\in 0\ ...\ (length-1)$，$a_k \leftarrow sat_{16}(\lfloor b_k \cdot 2^{-b\_shr} \rfloor)$

参数：

• int16_t a[] – [out] 输出向量 $\bar{a}$

• const int32_t b[] – [in] 输入向量 $\bar{b}$

• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量

• const right_shift_t b_shr – [in] 对 $\bar{b}$ 进行的右移操作

参考性能:

---

void vect_s32_to_vect_f32()

将32位BFP向量转换为IEEE754单精度浮点数向量。

该函数将32位尾数向量和指数 $\bar b \cdot 2^{b\_exp}$ 转换为32位IEEE754单精度浮点数元素向量 $\bar{a}$。从概念上讲，输出向量 $\bar{a}$ 的元素表示与输入向量相同的值。

由于IEEE754单精度浮点数的尾数位数较少，这个操作可能会导致某些元素的精度损失。

操作：

对于 $k\in 0\ ...\ (length-1)$，$a_k \leftarrow b_k \cdot 2^{b\_exp}$

参数：

• float a[] – [out] 输出IEEE754浮点数向量 $\bar{a}$

• const int32_t b[] – [in] 32位输入尾数向量 $\bar{b}$

• const unsigned length – [in] 向量 $\bar{a}$ 和 $\bar{b}$ 中的元素数量

• const exponent_t b_exp – [in] 输入向量 $\bar{b}$ 的指数 $b\_exp$

参考性能:

---
